Milyen típusú földi napelemes rögzítőket használnak napelemes projektekben?

Egy hatalmas, több száz hektáros napelemes farmon napelemek ezreit szerelik fel olyan acélszerkezetekre, amelyeknek több évtizedes szélnek, esőnek és hőciklusnak kell ellenállniuk. Az egész rendszer integritása egy gyakran figyelmen kívül hagyott összetevőtől függ – a földi napelemes rögzítőtől. Ezek a kicsi, de kritikus alkatrészek a szerkezeti terhelést a napelemekről a szerelési rendszerre, végül pedig a talajra viszik át. Egyetlen rögzítőelem meghibásodása lépcsőzetes hatáshoz vezethet: meglazul a panel, megsérül a modul, vagy a legrosszabb esetben katasztrofális szerkezeti összeomlás, amely életveszélyt jelent és megzavarja az áramtermelést. A szoláris iparban a rögzítőelemek meghibásodása nem ritka. Állandóan okozzák a garanciális igényeket és a költséges helyszíni javításokat. Mégis, a megfelelő kiválasztásával, anyagválasztással és minőségbiztosítással teljes mértékben megelőzhetők.

Szóval milyen típusúFöldi napelemes rögzítőkgyakran használják napelemes projektekben, és hogyan választják ki a mérnökök a megfelelőket? A válasz magában foglalja a konkrét alkalmazásokhoz tervezett termékek széles skálájának megértését. Ide tartoznak az alapozási horgonyok, például a földcsavarok és a betonhorgonycsavarok, a szerkezeti csatlakozók, például a T-csavarok, az U-csavarok és a hatlapfejű csavarok, valamint a speciális rögzítőelemek, például az önmetsző csavarok és szegecsek. Mindegyik típus egyedi tervezési paraméterekkel rendelkezik, beleértve a mechanikai szilárdságot, a korrózióállóságot és a könnyű telepítést. Ez a cikk átfogó bontást nyújt az elsődleges földi szoláris rögzítőelemek kategóriáiról, megvitatja a kritikus anyagválasztási tényezőket, és feltárja azokat a műszaki specifikációkat és minőségi szabványokat, amelyek meghatározzák a nagy teljesítményű kötőelemeket a naperőművek igényes környezetéhez.

Tartalomjegyzék

• 1. Mik azok a földi napelemes rögzítők és főbb műszaki jellemzőik?
  • 1.1. A földi szoláris rögzítőelemek meghatározása és osztályozása
  • 1.2 Főbb műszaki adatok
• 2. Hogyan befolyásolják az anyagválasztás a földi napelemes rögzítőelemek teljesítményét?
• 3. Melyek a projektekben használt földi napelemes rögzítőelemek fő típusai?
• 4. Milyen minőségi szabványok és vizsgálatok biztosítják a földi napelemes rögzítőelemek megbízhatóságát?
• 5. Hogyan válasszuk ki a megfelelő földi napelemes rögzítőelemeket a projektjéhez?
• 6. Hogyan javítják a professzionális földi napelemes rögzítők a projekt ROI-ját?
• 7. Gyakran Ismételt Kérdések (GYIK)
• 8. Az Energet Solar Solution-ról
• 9. Következtetés

1. Mik azok a földi napelemes rögzítők és főbb műszaki jellemzőik?

1.1. A földi szoláris rögzítőelemek meghatározása és osztályozása

A földi szolárrögzítő egy mechanikus alkatrész, amellyel a napelemes rögzítőszerkezeteket biztonságosan rögzítik a földalapzathoz, és különféle szerkezeti elemeket csatlakoztatnak egy napelemsoron belül. Ezek a rögzítőelemek a szél-, hó- és szeizmikus terheléseket továbbítják a modulokból a rögzítőrendszeren keresztül a talajba, így a kritikus terhelési útvonal minden napelemes projektben. A megfelelő rögzítőelemek nélkül a napelemes farm teljes szerkezeti integritása veszélybe kerül.Földi napelemes rögzítőkjellemzően a rendszeren belüli funkciójuk szerint osztályozhatók: alapozási horgonyok (melyek rögzítik a szerkezetet a talajhoz), szerkezeti csatlakozók (amelyek különböző rögzítőelemeket kapcsolnak össze) és modulbilincsek (amelyek rögzítik a napelemeket a szerkezethez). Minden osztályozásnak megvannak a saját tervezési követelményei és telepítési módjai.

Tervezési szempontból a földi napelemes rögzítőelemeket három elsődleges szempont alapján kell értékelni: mechanikai szilárdság (a húzó-, nyíró- és nyomóterhelésnek ellenálló képesség), a korrózióállóság (a projekt 25+ éves élettartama alatt a környezeti károsodásnak való ellenálló képesség) és a beszerelés egyszerűsége (gyors és következetes beszerelés minimális speciális szerszámokkal). Ezek a kritériumok nem függetlenek; a kiváló mechanikai szilárdságú, de gyenge korrózióállóságú rögzítőelemek idő előtt meghibásodnak tengerparti környezetben, míg a korrózióálló, de nehezen szerelhető rögzítőelemek megnövelik a projekt költségeit. Ez az oka annakEnerget Solar Solution– a napelemes szerelvények vezető gyártója – a földi napelemes rögzítők átfogó választékát fejlesztette ki, amelyek mindhárom kritériumot egyszerre teljesítik. Rögzítőink úgy lettek megtervezve, hogy megfeleljenek a földre szerelt napelemes projektek speciális igényeinek, a kis kereskedelmi létesítményektől a nagy, több ezer hektáros közüzemi üzemekig.

1.2 Főbb műszaki adatok

A földi napelemes rögzítőelem helyes meghatározásához a mérnököknek meg kell érteniük annak kulcsfontosságú műszaki paramétereit. Ezek a specifikációk meghatározzák a rögzítőelem teljesítményét, és meghatározzák annak alkalmasságát a projekt tervezési terheléseihez és környezeti feltételeihez. Az alábbi táblázat részletes áttekintést ad a napelemes projektekben leggyakrabban használt földi napelemes rögzítőelemek kritikus specifikációiról, gyárunk kiterjedt tesztelései és helyszíni adatai alapján.

A fenti táblázat szemlélteti, hogy minden földi napelemes rögzítőtípus egyedi specifikációkkal rendelkezik. Az alaphorgonyoknak például nagy szakítószilárdsággal és folyási szilárdsággal kell rendelkezniük, hogy ellenálljanak a talajból kihúzó erőknek. Jellemzően tűzihorganyzottak, vastag bevonattal a talajkorrózió elleni védelem érdekében. A szerkezeti csavaroknak nagy szilárdságúaknak kell lenniük (8.8-as vagy 10.9-es fokozat), és gyakran cink-alumínium-magnéziummal (ZAM) vannak bevonva a fokozott korrózióállóság érdekében. A modulbilincs csavarok általában rozsdamentes acélból készülnek, mivel közvetlenül ki vannak téve a környezet hatásának, és kritikusak a panel megtartása szempontjából. Ezeknek a specifikációknak a megértése lehetővé teszi a mérnökök számára, hogy a napelemes projekten belül minden egyes alkalmazáshoz kiválaszthassák a megfelelő földi napelemes rögzítőelemet, így biztosítva a biztonságot, a megbízhatóságot és a hosszú élettartamot.

2. Hogyan befolyásolják az anyagválasztás a földi napelemes rögzítőelemek teljesítményét?

A földi szoláris rögzítőelemek anyagának kiválasztása az egyik legkritikusabb döntés a napelemes projektek tervezésében. A rögzítőelem anyaga határozza meg szilárdságát, korrózióállóságát és hosszú távú megbízhatóságát. A szoláris ipart három elsődleges anyagkategória uralja: a védőbevonattal ellátott szénacél, a rozsdamentes acél és a cink-alumínium-magnézium (ZAM) bevonatú acél. Minden anyagnak külön előnyei és korlátai vannak, és a választást a projekt sajátos környezeti feltételeihez kell igazítani.

Tekintsünk egy 150 MW-os napelem-farmot Chile tengerparti régiójában. A projekt specifikációi szabványos tűzihorganyzott kötőelemeket írnak elő. A horganyzott kötőelemek azonban a működést követő két éven belül a korrózió jeleit mutatták a magas páratartalom, sópermet és hőmérsékleti ciklusok kombinációja miatt. Az ebből eredő rögzítőelem-cserék jelentős karbantartási költségekhez és csökkentett energiatermeléshez vezettek a javítási időszakban. Ez a meghibásodás nem maguknak a kötőelemeknek a tervezési hibája miatt következett be, hanem az anyagválasztás és a környezeti feltételek közötti eltérés miatt. A projektet jobban szolgálta volna rozsdamentes acél (316. osztály) vagy nagy teljesítményű ZAM bevonatú kötőelemek használata.

A három elsődleges anyaglehetőségFöldi napelemes rögzítőkvannak:

Szénacél tűzihorganyzott bevonattal.Ez a legszélesebb körben használt anyag a költség és a teljesítmény egyensúlya miatt. A tűzihorganyzott bevonat záróréteget képez, amely megvédi az acélt a korróziótól. A bevonat vastagságának azonban megfelelőnek kell lennie (jellemzően ≥ 85 µm agresszív környezetben), és a bevonatnak hibamentesnek kell lennie. Előnye a költséghatékonyság; a korlát az, hogy a bevonat szerelés közben sérülhet, és teljesítménye idővel romlik.

Rozsdamentes acél (304 és 316).A rozsdamentes acél krómot tartalmaz, amely passzív oxidréteget képez, amely külön bevonat nélkül is kiváló korrózióállóságot biztosít. A 316-os fokozatú rozsdamentes acél, amely molibdént is tartalmaz, különösen hatékony tengeri és tengerparti környezetben. Az előny a kivételes korrózióállóság és az alacsony karbantartás; a korlát a lényegesen magasabb anyagköltség és a menetes csatlakozások réskorróziójának lehetősége.

Cink-alumínium-magnézium (ZAM) bevonatú acél.Ez egy feltörekvő anyag, amely kiváló korrózióállóságot kínál a tűzihorganyzott acélhoz képest. A ZAM bevonat vékonyabb (jellemzően 5-7 µm), mint a horganyzott bevonat, de a vágott éleknél öngyógyító tulajdonságokat biztosít, ami jelentős előny. Az előny a kisebb súly és a fokozott korrózióállóság; a korlát a szabványos horganyzott termékekhez képest magasabb költség.

Energet Solar Solutionmindhárom anyagtípusban földi napelemes rögzítőelemeket kínál, konkrét ajánlásokkal a projektkörnyezet alapján. Tengerparti vagy magas páratartalmú régiókban végzett projektekhez a 316-os fokozatú rozsdamentes acélt vagy ZAM-bevonatú acélt ajánljuk. Kisebb korróziós kockázatú belterületi projekteknél a tűzihorganyzott szénacél a legköltséghatékonyabb megoldás. Üzemünk részletes anyagspecifikációkat tart fenn, és útmutatást tud adni az Ön konkrét alkalmazásának optimális kiválasztásához.

3. Melyek a projektekben használt földi napelemes rögzítőelemek fő típusai?

Földi napelemes rögzítőkHárom elsődleges családba sorolható a szoláris szerelési rendszeren belüli funkciójuk alapján: alaphorgonyok, szerkezeti csatlakozók és modulrögzítők. Minden család több specifikus típust tartalmaz, és a kiválasztás a szerelési szerkezet kialakításától, a helyszín körülményeitől és a projekt követelményeitől függ. Az e típusok közötti különbségek megértése elengedhetetlen a megfelelő specifikációhoz és telepítéshez.

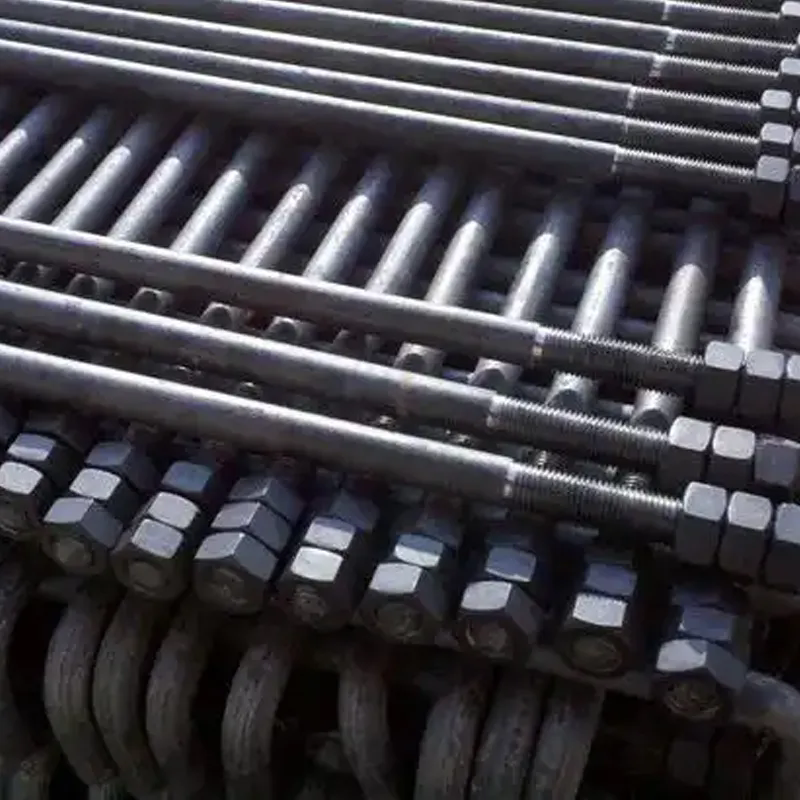

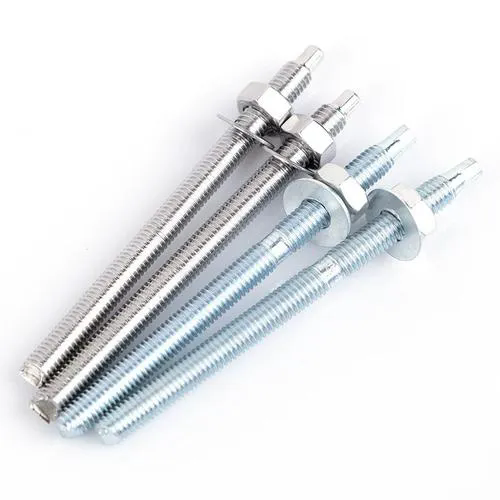

Az alapítvány horgonyai:Ezek a földi napelemes rögzítők rögzítik a rögzítőszerkezetet a talajhoz. A legelterjedtebb típusok a köszörült csavarok (spirálcölöpök), a beton horgonycsavarok (beton alapokhoz) és a csavaros csatlakozású hajtott cölöpök. A földcsavarok különösen népszerűek a közüzemi méretű projektekben, mivel gyorsan felszerelhetők, és nem igényelnek betonkötési időt. Speciális berendezésekkel vannak a talajba ütve, és kiváló kihúzási ellenállást biztosítanak. A betonalap öntésekor beton horgonycsavarokat használnak; a betonba vannak beágyazva, és menetes csatlakozást biztosítanak a szerelőszerkezethez.

Szerkezeti csatlakozók:Ezeket a földi napelemes rögzítőket a rögzítőszerkezet különböző acélelemeinek – például oszlopok, gerendák, szelemenek és átlós merevítők – összekapcsolására használják. Az elsődleges csatlakozótípusok hatlapfejű csavarok, T-csavarok, U-csavarok és önmetsző csavarok. A hatlapfejű csavarok a leggyakoribbak, anyákkal és alátétekkel használják csavarkötések létrehozására. A T-csavarokat hornyolt sínekhez tervezték, lehetővé téve a csatlakozási pont beállítását. Az U-csavarok csövek vagy kör alakú szakaszok sík felületekhez való rögzítésére szolgálnak. Az önmetsző csavarokat vékonyfalú csatlakozásokhoz használják, ahol a fúrás és a menetfúrás egy műveletben elvégezhető.

Modul rögzítőelemei:Ezek a földi napelemes rögzítők rögzítik a napelemeket a rögzítősínekhez. A leggyakoribb típusok a szorítócsavarok, a kocsicsavarok és a szegecsek. A rögzítőcsavarokat a modulbilincsekkel együtt használják a panelkeret sínhez való rögzítésére. A kocsicsavarok négyzet alakú nyakkal rendelkeznek, amely megakadályozza az elfordulást a telepítés során, így ideálisak olyan alkalmazásokhoz, ahol korlátozott a hozzáférés. A szegecseket állandó, szabotázsbiztos csatlakozásokhoz használják, ahol nem várható szétszerelés.

Az alábbi táblázat összefoglalja a fő földi napelemes rögzítőelem-típusokat és azok elsődleges alkalmazásait.

Üzemünk, az Energet Solar Solution földi napelemes rögzítőelemek széles választékát gyártja, hogy megfeleljen a különféle projektkövetelményeknek. Tisztában vagyunk vele, hogy minden projekt egyedi, és személyre szabott megoldásokat kínálunk – beleértve a speciális menetkialakításokat, egyedi bevonatokat és nem szabványos méreteket –, hogy megfeleljünk ügyfeleink egyedi igényeinek. Mérnökeink minden napkollektoros szerelési alkalmazáshoz segítséget tudnak adni a megfelelő rögzítőelem típus és specifikáció kiválasztásában, biztosítva, hogy a rögzítőelemek ne csak megbízhatóan működjenek, hanem hozzájáruljanak a hatékony telepítéshez és a rendszer hosszú távú integritásához is.

4. Milyen minőségi szabványok és vizsgálatok biztosítják a földi napelemes rögzítőelemek megbízhatóságát?

A földi napelemes rögzítőelemek megbízhatósága nem csak az anyagától és a kialakításától függ; ezt a gyártási minőség és a szigorú tesztelés is meghatározza, mielőtt a projekt helyszínére érne. A nemzetközi és nemzeti szabványok keretet adnak a kötőelemek minőségének biztosításához, és független tesztelés igazolja, hogy a kötőelemek megfelelnek ezeknek a szabványoknak. A várhatóan 25-30 évig működő napelemes projektnél a minőség aFöldi napelemes rögzítőkkritikus tényező a szerkezet hosszú távú teljesítményében és biztonságában. A mérnököknek és a projektmenedzsereknek biztosnak kell lenniük abban, hogy az általuk meghatározott kötőelemek nem csak megfelelően vannak megtervezve, hanem megfelelően gyártották és tesztelték is.

A földi napelemes rögzítőelemekre vonatkozó legfontosabb szabványok a következők: ISO 898-1 (a szénacélból és ötvözött acélból készült kötőelemek mechanikai tulajdonságai), ISO 898-2 (anya mechanikai tulajdonságai), ISO 10684 (tűzihorganyzott bevonatok menetes kötőelemeken), ASTM B117 (acélok sópermetezése19 vizsgálata),0 ENSZ (sópermetezés1 tesztelés). Az ezeknek a szabványoknak megfelelő rögzítőelemek garantáltan rendelkeznek bizonyos mechanikai tulajdonságokkal, mérettűréssel és bevonatjellemzőkkel. A szabvány teljesítése azonban a minimális követelmény; a kiváló minőségű rögzítőelem-szállító túlmutat a szabványon a megbízhatóság biztosítása érdekében. atEnerget Solar Solution, földi napelemes rögzítőink olyan létesítményekben készülnek, amelyek megfelelnek az ISO 9001 minőségirányítási rendszernek. Belső tesztelést végzünk annak ellenőrzésére, hogy minden kötőelem-tétel megfelel-e az előírt mechanikai és korróziós követelményeknek, és minden megrendeléshez vizsgálati tanúsítványt adunk.

Ahhoz, hogy valóban megértsük a földi napelemes rögzítőelemek megbízhatóságát, meg kell tekinteni a teljesítményét hitelesítő teszteket. A napelemes rögzítőelemek legkritikusabb tesztjei a következők:

Sópermetes vizsgálat (ASTM B117).Ez a teszt a rögzítőelemet folyamatos sópermetezési környezetnek veti alá, szimulálva a tengerparti és tengeri környezet korrozív körülményeit. A teszt azt méri, hogy hány óra kell ahhoz, hogy a rögzítőelem vörösrozsda vagy fehérrozsda jeleit mutassa. A part menti projektekhez szánt földi napelemes rögzítőelemek esetében általában 1500 órás vagy több sópermetezési vizsgálati eredmény szükséges.

Szakító- és folyási szilárdsági vizsgálat.Ez a mechanikai vizsgálat a rögzítőelem húzóerőkkel szembeni ellenállását méri. A rögzítőelemet vizsgálógépben törésig nyújtják, és rögzítik az általa ellenálló maximális erőt. A teszt igazolja, hogy a rögzítőelem tényleges szilárdsága megfelel-e a megadott minőségnek. Ez különösen kritikus a szerkezeti csatlakozók esetében, amelyeknek ellenállniuk kell a szél- és hóterhelésnek.

Nyomaték tesztelése.Ez a vizsgálat igazolja az alkalmazott nyomaték és a kapott szorítóterhelés közötti kapcsolatot. Napkollektoros telepítéseknél elengedhetetlen az egyenletes szorítóterhelés, hogy megakadályozzuk a rögzítő meglazulását vagy a meghibásodásig tartó túlnyomatékot. Nyomatékajánlatokat adunk minden földi napelemes rögzítőtípushoz, és javasoljuk, hogy a kivitelezők kalibrált nyomatékkulcsot használjanak a telepítés során.

Fáradtsági vizsgálat.A napelemes szerelvények dinamikus terhelésnek vannak kitéve a szél és a szeizmikus erők hatására. A kifáradásteszt során a földi napelemes rögzítőelemet ismételt terhelési ciklusoknak vetik alá, hogy szimulálják a 25 éves élettartam feszültségeit. Ez a teszt különösen fontos az erős szélnek vagy szeizmikus aktivitásnak kitett területeken használt rögzítőelemeknél.

Az alábbi táblázat bemutatja a különböző típusú és alkalmazási területekre vonatkozó tipikus vizsgálati követelményeket.

Az Energet Solar Solution teljes körű vizsgálati jelentést biztosít a földi napelemes rögzítőelemek minden szállítmányához. Üzemünk átfogó tesztelési létesítményekkel és minőségirányítási rendszerrel rendelkezik, amely biztosítja, hogy minden tétel megfeleljen a szükséges előírásoknak. Harmadik féltől származó tesztelési szolgáltatásokat is kínálunk azoknak az ügyfeleknek, akiknek független ellenőrzésre van szükségük a rögzítőelemek teljesítményéről. A kiváló minőségű, tesztelt kötőelemek kiválasztásával a projekttulajdonosok és a mérnökök bízhatnak napelemes rendszereik szerkezeti integritásában és tartósságában.

5. Hogyan válasszuk ki a megfelelő földi napelemes rögzítőelemeket a projektjéhez?

A megfelelő kiválasztásaFöldi napelemes rögzítőkegy szoláris projekt egy strukturált folyamat, amely több tényező figyelembe vételét igényli. A rossz kiválasztás szerkezeti hibához, költséges utómunkálatokhoz vagy idő előtti karbantartáshoz vezethet. A szisztematikus megközelítés biztosítja, hogy a kötőelemek megfeleljenek a környezeti feltételeknek, a szerkezeti terheléseknek és a projekt beépítési módjának. Mi, az Energet Solar Solution-nél egy ötlépcsős kiválasztási keretrendszert dolgoztunk ki, amellyel ügyfeleinket végigvezetjük ezen a folyamaton.

1. lépés: Határozza meg a környezeti feltételeket.Az első és legfontosabb lépés a korróziós kockázat felmérése. A helyszín a part közelében található? A talaj maró hatású? Mi a várható páratartalom és hőmérséklet tartomány? A környezeti feltételek határozzák meg, hogy a kötőelemeket tűzihorganyzottnak, ZAM-bevonatúnak vagy rozsdamentes acélból kell-e készíteni. Tengerparti helyek esetén erősen ajánljuk a 316-os fokozatú rozsdamentes acél vagy ZAM bevonatú termékeket. Száraz belterületi területeken elegendő lehet a tűzihorganyzott rögzítőelem.

2. lépés: Azonosítsa a szerkezeti terheléseket.A rögzítőelemeknek ellenállniuk kell minden alkalmazott terhelésnek, beleértve a holtterhelést (a panelek és a szerkezet súlya), az élő terhelést (hó és víz felhalmozódása) és a szélterhelést (a helyi szélsebesség és a szerkezet magassága alapján). A tervezési terheléseket építõmérnöknek kell kiszámolnia, a rögzítõelemeket a szükséges szilárdságnak megfelelõen kell kiválasztani.

3. lépés: Fontolja meg a telepítési módot.A telepítési idő és a munkaerőköltség a projekt költségvetésének jelentős részét képezi. Egyes földi napelemes rögzítők gyorsabban telepíthetők, mint mások. Például az önmetsző csavarok gyorsabbak, mint az átfúrt csavarok, mivel kiküszöbölik a menetfúró műveletet. Az Energet Solar Solution előre felvitt súrlódásgátló bevonattal ellátott rögzítőelemeket kínál a beépítési nyomaték csökkentése és az összeszerelés egyszerűsítése érdekében.

4. lépés: Értékelje a karbantartási követelményeket.A földi napelemes rögzítőelemek hosszú távú megbízhatósága kritikus szempont. A rozsdamentes acél kötőelemek minimális karbantartást igényelnek, míg a horganyzott kötőelemek rendszeres ellenőrzést és helyszíni javítást igényelhetnek. A projekt tulajdonosának mérlegelnie kell a kötőelemek kezdeti költségét a 25 éves tervezési élettartam alatt várható karbantartási költségekkel.

5. lépés: Az ellátási lánc és a tanúsítás értékelése.A rögzítőelemeknek a szükséges mennyiségben és a projekt időtervén belül kell rendelkezésre állniuk. A szállítónak képesnek kell lennie a szükséges minőségi tanúsítványok és vizsgálati jegyzőkönyvek rendelkezésre bocsátására.Energet Solar Solutionnagy készletet tart fenn a szabványos földi napelemes rögzítőkből, és gyors szállítást tud kínálni sürgős projektekhez.

Az alábbi táblázat összehasonlító összefoglalást ad a különböző földi szolár rögzítőelem-típusokhoz tartozó legfontosabb kiválasztási tényezőkről.

Ennek a kiválasztási keretnek a követésével a projektmérnökök és -menedzserek megalapozott döntéseket hozhatnak a földi napelemes kötőelemekkel kapcsolatban, elkerülve a nem megfelelő anyagok vagy konstrukciók használatából adódó buktatókat. Üzemünk mérnökcsapata készséggel segít a kiválasztási folyamatban, műszaki ajánlásokkal és termékadatokkal segíti projektjét.

6. Hogyan javítják a professzionális földi napelemes rögzítők a projekt ROI-ját?

A fejlesztők és az ingatlantulajdonosok számára a napelemes projekt összköltsége jóval meghaladja a kezdeti beruházást. A létesítmény hosszú távú működési teljesítménye és fenntartási költségei jelentősen befolyásolják jövedelmezőségét.Földi napelemes rögzítőka projekt teljes költségének egy kis töredékét teszik ki – jellemzően a teljes EPC (mérnöki, beszerzési és építési) költségvetés 1%-ánál kevesebbet. Ezek azonban túlzott mértékben befolyásolják a projekt életciklus-költségét. A rögzítőelem meghibásodása a panel károsodásához, a modulok cseréjéhez, az energiatermelés csökkenéséhez, és akár biztonsági eseményekhez is vezethet, amelyek hatósági bírságot vonhatnak maguk után. A kiváló minőségű földi napelemes rögzítők kiválasztása az egyik legköltséghatékonyabb döntés, amelyet egy projektfejlesztő meghozhat.

Tekintsük egy 100 MW-os napelempark esetét, amely közepes korróziós kockázatú régióban épült. A projekt EPC-vállalkozója a legalacsonyabb költségű földi napelemes rögzítőelemeket választotta a projekt költségvetésének csökkentése érdekében. A rögzítőelemek horganyzott acélból készültek, vékony, egyenetlen bevonattal. Három év működés után a kötőelemeken a korrózió jelei mutatkoztak. A korrózió a menetekben koncentrálódott, ahol a bevonat a legvékonyabb volt. Az ötödik évre a kötőelemek 5%-a meghibásodásig korrodálódott, ezért cserét kellett tenni. A csereművelet – beleértve az új kötőelemek költségeit, a munkaerőköltséget és a telepítési állásidő alatt kieső bevételt – több mint 200 000 dollárt tett ki. Az alacsony minőségű kötőelemek vásárlásából származó kezdeti megtakarítás kevesebb mint 10 000 dollár volt. Ez a "vásároljon olcsón, fizessen kétszer" klasszikus esete.

Az Energet Solar Solution professzionális földi napelemes rögzítőelemeit úgy tervezték, hogy elkerüljék ezeket a költséges hibákat. Kötőelemeink minőségi anyagokból, egységes bevonattal és pontos tűréshatárral készülnek. Bevizsgálták, hogy ellenálljanak a projekt helyszínének környezeti igénybevételeinek, és átfogó minőségi dokumentációs csomag támogatja őket. A professzionális kötőelemek kezdeti költsége valamivel magasabb, mint az olcsó alternatíváké, de az életciklus költsége lényegesen alacsonyabb. A fenti példában a professzionális rögzítőelemek használata körülbelül 15 000 dollárral növelte volna a projekt kezdeti költségét, de elkerülte volna a 200 000 dolláros javítási költséget.

Az alábbi táblázat szemlélteti az alacsony minőségű és a professzionális földi napelemes rögzítők költségének összehasonlítását a projekt 25 éves élettartama alatt.

A professzionális földi napelemes rögzítők kiválasztásával a projekttulajdonosok csökkenthetik teljes életciklus-költségeiket, javíthatják telepítéseik biztonságát és megbízhatóságát, valamint elkerülhetik a rögzítőelemek meghibásodása miatti működési zavarokat. atEnerget Solar Solution, elkötelezettek vagyunk amellett, hogy olyan kötőelemeket biztosítsunk, amelyek hosszú távú értéket biztosítanak, nem csak alacsony kezdeti árat.

7. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi a leggyakrabban használt földi napelemes rögzítőelem közüzemi méretű napelemes projektekben?

Válasz: A legelterjedtebb földi napelemes rögzítőelemek a tűzihorganyzott hatlapfejű csavarok (8.8-as fokozat) a szerkezeti csatlakozásokhoz és a horganyzott földcsavarok az alapok rögzítéséhez. A konkrét típus azonban a projekt tervezésétől és helyétől függ. A tengerparti területeken egyre gyakrabban használnak rozsdamentes acélt (316-os osztály) vagy ZAM-bevonatú kötőelemeket a korrózióállóság javítására. A modul rögzítéséhez a rozsdamentes acél szorítócsavarok az alapfelszereltség. Az Energet Solar Solution-nál található gyárunk mindezeket a lehetőségeket kínálja, és a projekt követelményei alapján a legjobb típust ajánlja.

2. kérdés: Melyik anyag a legmegfelelőbb földi napelemes rögzítőelemekhez a part menti napelemes farmokon?

Válasz: A tengerparti szolárfarmokhoz erősen ajánljuk a 316-os fokozatú rozsdamentes acél kötőelemeket, mivel kiválóan ellenállnak a sópermettel szembeni korróziónak. A 316-os rozsdamentes acél molibdéntartalma kiváló védelmet nyújt a klorid-támadás ellen. Alternatív megoldásként a ZAM-bevonatú (cink-alumínium-magnézium) kötőelemek költséghatékony megoldást kínálnak nagyon jó korrózióállósággal, de nem olyan robusztusak, mint a 316 rozsdamentes extrém tengerparti környezetben. Az Energet Solar Solution mindkét lehetőséget kínálja, és útmutatást nyújthat az Ön webhelyének adott körülményei alapján.

3. kérdés: Milyen nyomatékot kell alkalmazni a földi szolár rögzítőelemre, és hogyan határozható meg?

Válasz: A szükséges nyomaték a rögzítőelem átmérőjétől, anyagától és menetemelkedésétől függ. Egy szabványos M10 Grade 8.8 csavar esetén az ajánlott nyomaték általában 35 és 50 Nm között van. A nyomatéknak elegendőnek kell lennie a szükséges szorítóterhelés eléréséhez anélkül, hogy meghaladná a csavar folyáshatárát. Kiszámítása a csavar próbaterhelése és a menetek súrlódási tényezője alapján történik. Üzemünk minden Ground Solar Fastener termékhez nyomaték-specifikációt biztosít, és javasoljuk kalibrált nyomatékkulcs használatát a telepítés során a következetes és helyes meghúzás érdekében.

4. kérdés: Melyek a földi napelemes rögzítőelemek fő bevonási lehetőségei, és melyiket válasszam?

Válasz: A fő bevonati lehetőségek a tűzihorganyzott (HDG), a cink-alumínium-magnézium (ZAM) és a mechanikus horganyzás. A HDG vastag, tartós bevonatot biztosít (általában 85 µm), és a legtöbb belvízi alkalmazásra alkalmas. A ZAM nagyobb korrózióállóságot biztosít vékonyabb bevonattal, és tengerparti vagy magas páratartalmú területeken ajánlott. A mechanikus horganyzást olyan alkalmazásoknál használják, ahol vékonyabb, pontosabb bevonat szükséges. Az Energet Solar Solution ezeket a bevonattípusokat kínálja, és segít kiválasztani a környezetének és költségvetésének megfelelőt.

5. kérdés: Hogyan ellenőrizhetem, hogy a földi napelemes rögzítőelemek megfelelnek a nemzetközi minőségi szabványoknak?

Válasz: A megfelelőség ellenőrzéséhez kérje a gyártó vizsgálati tanúsítványát minden egyes kötőelem-tételhez. Ezeknek a tanúsítványoknak tartalmazniuk kell a szakítóvizsgálatok, a sópermet-vizsgálatok és a méretellenőrzések eredményeit. A rögzítőelemeken fel kell tüntetni a minőséget (pl. 8.8) és a gyártó azonosítóját. Ezenkívül a harmadik fél által akkreditált laboratórium által végzett tesztelés független ellenőrzést biztosít. Az Energet Solar Solution-nál lévő gyárunk minden szállítmányhoz átfogó vizsgálati jelentést biztosít, és kérésre harmadik féltől származó tesztelést is tudunk biztosítani.

8. Az Energet Solar Solution-ról

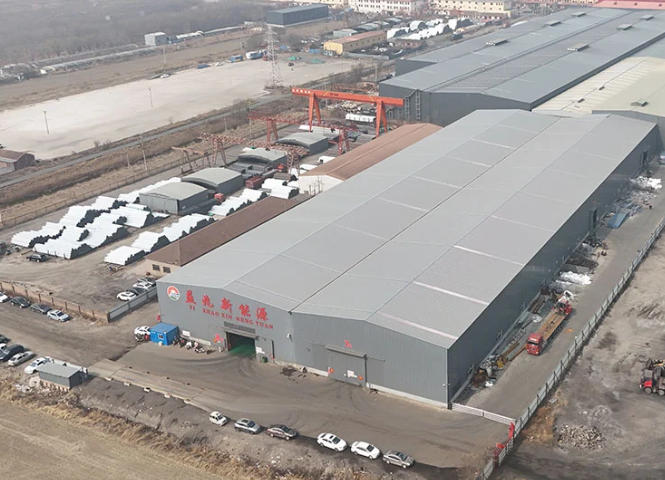

Energet Solar SolutionA 2015-ben, Tiencsinben alapított cég Kína vezető napelem-szerelvény-gyártója, amely a fotovoltaikus rögzítőrendszerek kutatás-fejlesztésére, tervezésére, gyártására és értékesítésére szakosodott. Termékportfóliónk tartalmazza a horgany-alumínium-magnéziumból, tűzihorganyzott acélból és alumíniumötvözetből készült fix és nyomkövető napelemes rögzítőrendszerek teljes készletét, valamint átfogó tartozékokat, beleértve a földi szolár kötőelemeket, szelemeneket, átlós merevítőket, oszlopokat, ferde gerendákat és csatlakozókat.

Négy modern, több mint 100 000 négyzetméteres gyárunkkal, 50 000 tonnás nyersanyagtartalékkal és 500 000 tonnás éves termelési kapacitással fel vagyunk készülve arra, hogy megfeleljünk a globális ügyfelek nagyszabású és sürgős rendelési igényeinek. Műhelyeink fejlett gyártási és irányítási rendszerekkel vannak felszerelve, amelyek szabványosított és hatékony folyamatokat biztosítanak a nyersanyagbeviteltől a késztermék-szállításig. Támaszkodva Tianjin előnyeire a szénacél költségében, a gyors technológiai iterációban és a Tianjin kikötőhöz való közelségében, minimalizáljuk az ügyfelek költségeit és az átfutási időt. A „Globális szén-dioxid-semlegesség felgyorsítása” küldetésünk vezérelve elkötelezettek vagyunk megbízható, nagy teljesítményű termékek szállítása mellett, amelyek világszerte támogatják a napenergia-ipar növekedését.

9. Következtetés

A földi napelemes rögzítők kicsi, de kritikus alkatrészek, amelyek biztosítják a napelemes projektek szerkezeti integritását és hosszú élettartamát. Az alapozási horgonyoktól és szerkezeti csatlakozóktól a modulrögzítő kötőelemekig az anyagok, a bevonatok és a minőségi szabványok megfelelő kiválasztása közvetlenül befolyásolja a napelemes telepítés megbízhatóságát és jövedelmezőségét. A mérnököknek és a projektmenedzsereknek gondosan értékelniük kell a környezeti feltételeket, a szerkezeti terheléseket, a telepítési módszereket és az életciklus-költségeket, hogy megalapozott döntéseket hozzanak.

Az Energet Solar Solution elkötelezett amellett, hogy kiváló minőségű földi napelemes rögzítőket biztosítson, amelyek megfelelnek a modern szoláris projektek szigorú követelményeinek. Termékeinket a nemzetközi szabványok szerint gyártjuk, szigorúan teszteljük a tartósság szempontjából, és átfogó műszaki támogatást biztosítunk. Akár közüzemi méretű napelemes farmot, akár kereskedelmi létesítményt fejleszt, rendelkezünk az Ön igényeinek megfelelő szakértelemmel és termékválasztékkal. Lépjen kapcsolatba az Energet Solar Solution céggel még mahogy megvitassák a földi napelemes rögzítőkkel kapcsolatos igényeit, és felfedezzék, hogyan javíthatják termékeink napelemes projektje megbízhatóságát és teljesítményét.
