Energet SolarbiztosítjaSzerkezeti üreges metszetfotovoltaikus szerelőrendszerekhez és kültéri acélszerkezetekhez tervezett megoldások, amelyek kombinálják a hatékony terheléselosztást, a szerkezeti merevséget, a csökkentett önsúlyt és a tartós felületvédelmet. A napelemfejlesztők, az EPC-vállalkozók, a szerelési rendszerek gyártói és a forgalmazók számára a megfelelő üreges acélprofil kiválasztása közvetlenül befolyásolhatja a szerkezeti stabilitást, a telepítés hatékonyságát és a projektek hosszú távú teljesítményét.
A Structural Hollow Section egy zárt cső alakú acélprofil, amelyet széles körben használnak fotovoltaikus rögzítőrendszerekben, napelemes autóbeállókban, földre szerelt szolárművekben, kereskedelmi háztetőkön, mezőgazdasági szerkezetekben és más kültéri acélipari alkalmazásokban. A hagyományos tömör elemekhez képest üreges geometriája hatékony egyensúlyt biztosít a szilárdság, a merevség, az anyagfelhasználás és a szerkezeti súly között.
Ez a cikk elmagyarázza, hogyan működik a Structural Hollow Section, miért alkalmasak a négyzetes és téglalap alakú profilok szoláris szerkezetekhez, hogyan befolyásolják az anyagminőségek és a védőbevonatok a teljesítményt, és mit kell értékelniük a vevőknek a beszállító kiválasztása előtt. Ezenkívül megvizsgálja a gyártási folyamatokat, a testreszabási lehetőségeket, a minőség-ellenőrzési szempontokat és a gyakorlati alkalmazásokat, hogy segítse a mérnöki és beszerzési csapatokat a jobb döntések meghozatalában.
Tartalomjegyzék
- Mi az a szerkezeti üreges metszet?
- Miért javítja az üreges szerkezet a szerkezeti hatékonyságot?
- Melyek a napelemes rögzítőrendszerek legfontosabb előnyei?
- Milyen anyagok és felületkezelések állnak rendelkezésre?
- Hol használják az üreges szerkezeti metszetet?
- Hogyan készül a szerkezeti üreges profil?
- Hogyan válasszák ki a vevőknek a megfelelő szerkezeti üreges szakaszt?
- Miért válassza az Energet Solar-t az üreges szerkezeti profilokhoz?
- Gyakran Ismételt Kérdések
- Következtetés
Mi az a szerkezeti üreges metszet?
A Structural Hollow Section zárt keresztmetszetű, cső alakú acél szerkezeti elem. A tömör acélrudakkal ellentétben belső üreges területet tartalmaz, miközben megőrzi a folyamatos külső profilt. A szerkezeti alkalmazások leggyakoribb konfigurációi a négyzet alakú üreges metszet (SHS) és a téglalap alakú üreges profil (RHS).
Ez a geometria lehetővé teszi a mérnökök számára, hogy hasznos szerkezeti teljesítményt érjenek el felesleges anyag hozzáadása nélkül. A fotovoltaikus szerelőszerkezetekben az üreges profilok oszlopként, gerendaként, merevítőként és egyéb teherhordó elemként funkcionálhatnak. Zárt profiljuk különösen értékes ott, ahol a szerkezeteknek ki kell bírniuk a függőleges terhelések, a szélnyomás, a torziós erők és a változó külső körülmények kombinációit.
A napenergiával kapcsolatos projekteknél a cél nem egyszerűen a legnehezebb acélelem kiválasztása. A hatékonyabb tervezés a szilárdságot, a merevséget, a szelvényméreteket, a falvastagságot, a csatlakozási követelményeket, a környezeti hatást és a teljes szerkezeti súlyt együttesen veszi figyelembe.
Miért javítja az üreges szerkezet a szerkezeti hatékonyságot?
Az üreges szerkezeti metszet teljesítményét erősen befolyásolja zárt csőgeometriája. Az anyag a szakasz kerülete mentén helyezkedik el, ahelyett, hogy teljesen a közepére koncentrálódna. Ez a konfiguráció hatékony kapcsolatot biztosít a szakasz mérete, súlya, hajlítási ellenállása és torziós merevsége között.
A napelemes szerelvények esetében ez azért fontos, mert a szerkezeti elemek többféle terhelési iránynak vannak kitéve. A szél oldalirányú és torziós erőket, míg a modulok és a rögzítőelemek súlya függőleges terhelést hoz létre. Egy jól megtervezett üreges rész segít elosztani ezeket az erőket az egész tagban, ahelyett, hogy kis területen koncentrálná őket.
- Hatékony terheléselosztás:A zárt profil segít elosztani a szerkezeti erőket a szakaszon.
- Jó hajlítási teljesítmény:A geometria hasznos hajlítási ellenállást biztosít, miközben szabályozza a szerkezeti súlyt.
- Torziós merevség:A zárt szakaszok jól illeszkednek olyan alkalmazásokhoz, ahol fontos a csavarodási ellenállás.
- Csökkentett önsúly:Kevesebb felesleges anyag csökkentheti a teljes rögzítőszerkezet súlyát.
- Tiszta szerkezeti megjelenés:A négyzet és téglalap alakú profilok szép geometriát biztosítanak a látható kültéri szerkezetekhez.
Az optimális metszet azonban nem határozható meg pusztán az alak alapján. A mérnököknek ellenőrizniük kell a szerkezeti számításokat a helyi szél, hó, szeizmikus, fesztáv, csatlakozás, alapozás és az alkalmazandó tervezési követelmények alapján.
Melyek a napelemes rögzítőrendszerek legfontosabb előnyei?
| Teljesítménytényező | Szerkezeti üreges profilok előnyei | Solar Project Value |
|---|---|---|
| Szerkezeti szilárdság | Hatékony zártszelvényű geometria | Megbízható támogatás a PV modulokhoz és szerelőegységekhez |
| Torziós merevség | A zárt profil javítja a csavarodás elleni ellenállást | Változó szélterhelés mellett használható kitett szerkezetekhez |
| Szerkezeti súly | Hatékony acélfelhasználás a szakasz kerülete mentén | Csökkentheti a szükségtelen holtterhelést |
| Dimenziós rugalmasság | Négyzet és téglalap alakú konfigurációkban kapható | Támogatja a különböző szerkezeti elrendezéseket és csatlakozási terveket |
| Korrózióvédelem | HDG és ZAM opciók megadhatók | Alkalmas igényes kültéri környezethez |
| Testreszabás | A méretek, a falvastagság, a hosszok és a feldolgozás testreszabható | Segít megfelelni a projektspecifikus mérnöki követelményeknek |
Ezek az előnyök különösen akkor válnak fontossá, ha egy napelemes projekt több ezer ismétlődő szerkezeti elemet foglal magában. Még a súlyhatékonyság, a méretkonzisztencia vagy a telepítési kompatibilitás kismértékű javulása is befolyásolhatja a szállítást, az összeszerelést, az alapozási követelményeket és a projekt általános gazdaságosságát.
Milyen anyagok és felületkezelések állnak rendelkezésre?
Az anyagválasztást a szerkezeti számításokon, a környezeti feltételeken, a gyártási követelményeken és a vonatkozó műszaki szabványokon kell alapulnia. Az Energet Solar a Structural Hollow Section-t általában olyan szénacél minőségekkel látja el, mint a Q235B és Q355B, míg a projekt specifikációi szerint más minőségek is számításba vehetők.
Q235B szénacél
A Q235B-t széles körben használják általános szerkezeti alkalmazásokban, ahol mérsékelt szilárdságra és megbízható gyártási jellemzőkre van szükség. Alkalmas lehet számos hagyományos napelemes szerelési alkalmazáshoz, ha a szerkezeti terv megerősíti.
Q355B szénacél
A Q355B nagyobb folyáshatárt biztosít, mint a Q235B, és megfontolható olyan projekteknél, ahol nagyobb szerkezeti kapacitásra vagy optimalizált szakasztervezésre van szükség. A mérnököknek a számított terhelések alapján kell kiválasztaniuk a fokozatot, ahelyett, hogy azt feltételeznék, hogy a nagyobb szilárdságú minőség automatikusan a legjobb megoldás.
Tűzihorganyzás
A tűzi horganyzás, más néven HDG, védő cinkbevonatot biztosít, amely segít megvédeni az acélt a légköri korróziótól. Széles körben használják kültéri acélszerkezetekhez és fotovoltaikus szerelési alkalmazásokhoz.

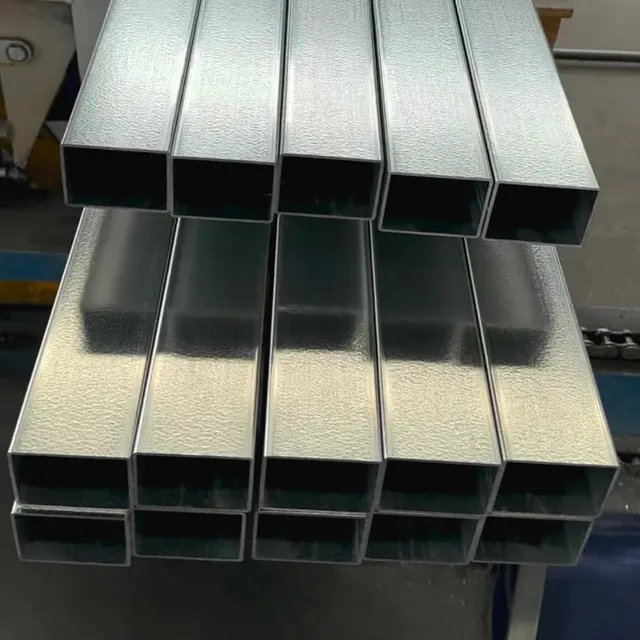

ZAM bevonat
A ZAM a cink-alumínium-magnézium bevonat technológiára utal. Úgy tervezték, hogy erős korrózióvédelmet biztosítson, és különösen vonzó az igényes kültéri környezetben, beleértve a párás és tengerparti körülményeket is.
A bevonat kiválasztásakor a vásárlóknak figyelembe kell venniük a helyi páratartalmat, a sóterhelést, az ipari szennyeződéseket, a várható élettartamot, a feldolgozási követelményeket és a projekt karbantartási stratégiáját.
Hol használják az üreges szerkezeti metszetet?
A Structural Hollow Section sokoldalúsága lehetővé teszi számos különböző szerkezeti szerep ellátását. A szolártechnikában alkalmazásai túlmutatnak egyetlen szerelési konfiguráción.
Földre szerelt naperőművek
Az üreges acélprofilok oszlopok, gerendák, merevítők és egyéb szerkezeti elemekként használhatók közüzemi méretű fotovoltaikus erőművekben. Erősségük és szerkezeti hatékonyságuk kombinációja hasznos a szél- és hóterhelésnek kitett nagy tömböknél.
Kereskedelmi és ipari tetőtéri napelem
A tetőtéri projekteknél fontos tervezési szempont lehet a szükségtelen szerkezeti súly csökkentése. A megfelelően megtervezett üreges profilok szerkezeti támaszt nyújtanak, miközben segítik a tetőre nehezedő többletterhelés szabályozását.
Napelemes autóbeállók
A napelemes autóbeállókhoz stabil oszlopokra és gerendákra van szükség, amelyek képesek megtámasztani a fotovoltaikus modulokat, miközben használható parkolóhelyet teremtenek alatta. A négyzet és téglalap alakú üreges profilok letisztult építészeti megjelenést és praktikus szerkezeti geometriát biztosítanak.
Mezőgazdasági és halászati napenergia-projektek
A fotovoltaikus termelést mezőgazdasági vagy akvakultúra-tevékenységekkel kombináló projektek nagyobb fesztávra és tartós kültéri szerkezetekre lehetnek szükség. A szerkezeti üreges profil akkor építhető be ezekbe a rendszerekbe, ha méretei és mechanikai tulajdonságai megfelelnek a műszaki követelményeknek.
Egyéb kültéri acélszerkezetek
Az üreges szerkezeti profilok a fotovoltaikán túl berendezések platformjaiban, járdákban, korlátokban, tartókeretekben és más kültéri acélszerkezetekben is használhatók.
Hogyan készül a szerkezeti üreges profil?
A következetes gyártás elengedhetetlen, mert a méreteltérések befolyásolhatják a csatlakozásokat, a beépítési pontosságot és a szerkezeti teljesítményt. A professzionális gyártási folyamat jellemzően egyesíti az alakítást, hegesztést, egyengetést, vágást, felületkezelést és ellenőrzést.
- Acél anyag előkészítése:A megfelelő szénacélt a megadott minőségnek és a projekt követelményeinek megfelelően választják ki.
- Precíziós hengeralakítás:Az acél fokozatosan a kívánt profilra formálódik.
- Automatikus hegesztés:A megformált acélt összehegesztik, hogy egy folytonos üreges szakaszt hozzanak létre.
- Egyenesítés:A szakasz feldolgozása a megfelelő egyenesség és méretkonzisztencia megőrzése érdekében történik.
- Fix hosszúságú vágás:A metszeteket szabványos vagy egyedi projektméretek szerint vágják.
- Felületvédelem:HDG, ZAM vagy más meghatározott kezelés alkalmazható a környezetvédelmi követelményeknek megfelelően.
- Végső ellenőrzés:A méreteket, a falvastagságot, az egyenességet, a bevonat minőségét és az egyéb meghatározott jellemzőket szállítás előtt ellenőrizzük.
Nagy szoláris projektek esetén a gyártás következetessége különösen fontos, mivel a telepítés során több száz vagy több ezer szerkezeti elemnek kell egymáshoz illeszkednie.
Hogyan válasszák ki a vevőknek a megfelelő szerkezeti üreges szakaszt?
A megfelelő termék kiválasztása többet jelent, mint a legalacsonyabb tonnánkénti ár összehasonlítását. A beszerzési csoportoknak a megrendelés leadása előtt értékelniük kell a teljes műszaki és ellátási lánc képét.
1. Erősítse meg a szerkezeti tervet
Kezdje a szükséges terhelésekkel, fesztávolságokkal, alátámasztási feltételekkel, csatlakozási módokkal és az alkalmazandó tervezési szabványokkal. A szelvény méreteit és falvastagságát műszaki számítások alapján kell kiválasztani.
2. Válassza ki a megfelelő acélminőséget
Határozza meg, hogy a Q235B, Q355B vagy más minőség megfelel-e a számított szerkezeti követelményeknek. Az anyagválasztásnak dokumentáltnak és nyomon követhetőnek kell lennie.
3. Értékelje a telepítési környezetet
A tengerparti, párás, ipari és nagy expozíciós környezet erősebb korrózióvédelmet igényelhet, mint a szokásos szárazföldi alkalmazások. A HDG-t és a ZAM-ot a tényleges projektkörülmények alapján kell összehasonlítani.
4. Ellenőrizze a méretpontosságot
A pontos méretek javítják a csatlakozási kompatibilitást és a telepítés hatékonyságát. A vevőknek meg kell erősíteniük a tűréseket, a falvastagságot, az egyenességet, a hosszt és a szükséges furatfeldolgozást.
5. Fontolja meg az egyedi gyártást
Nagy projektek esetén a testreszabott hosszúságok, méretek, falvastagságok, furatok és felületkezelések segíthetnek csökkenteni a telepítés helyén végzett szükségtelen gyártási munkákat.
6. Értékelje a beszállítói kapacitást
A beszállítót értékelni kell a gyártási kapacitás, a minőség-ellenőrzési eljárások, a gyártás következetessége, a szállítási képesség, a műszaki támogatás és a fotovoltaikus projektekkel kapcsolatos tapasztalatok szempontjából.
Miért válassza az Energet Solar-t az üreges szerkezeti profilokhoz?
Az Energet Solar a fotovoltaikus rögzítőrendszerekre és szerkezeti acélmegoldásokra összpontosít, nem pedig kizárólag általános acélelosztóként működik. A vállalat több mint 1000 PV projekthez szállított szerkezeti elemeket világszerte, és számos gyártóüzemet üzemeltet jelentős éves termelési kapacitással.
Gyártási képességei közé tartozik a precíziós hengeralakítás, automatikus hegesztés, egyengetés, vágás és felületkezelés. A minőségi eljárások magukban foglalják a méretmérést, a falvastagság-ellenőrzést, az egyenesség-ellenőrzést, a bevonatvizsgálatot és a vonatkozó követelményeknek megfelelő mechanikai vizsgálatokat.
Az Energet Solar támogatja a testreszabott üreges szerkezeti profilok gyártását is. A vevők projektrajzokat vagy műszaki specifikációkat nyújthatnak be értékeléshez, lehetővé téve a mérnöki csapat számára, hogy a gyártás előtt mérlegelje a méreteket, a falvastagságot, a hosszt, a környezeti feltételeket és a felületvédelmet.
- PV fókuszú szerkezeti gyártási tapasztalat
- Négyzet és téglalap alakú üreges profilok
- Q235B és Q355B szénacél opciók
- Tűzihorganyzott és ZAM felületvédelem
- Egyedi méretek, hosszok és falvastagságok
- OEM és tömeges gyártás támogatása
- Méret- és bevonatminőség-ellenőrzés
- Támogatás az EPC vállalkozók, forgalmazók és napelemes szerelvények gyártói számára
A szerkezeti profilok szélesebb választékához a vásárlók az Energet Solar szerkezeti acélformáit és a kapcsolódó napelemes szerelési tartozékokat is felfedezhetik.
Gyakran Ismételt Kérdések
Mire használják főként a Structural Hollow Sectiont?
A Structural Hollow Section elsősorban teherhordó acélelemként használatos fotovoltaikus rögzítőrendszerekben, földre szerelt szolárművekben, tetőtéri napelemes szerkezetekben, napelemes kocsibeállókban, mezőgazdasági projektekben és más kültéri acélszerkezetekben.
Mi a különbség az SHS és az RHS között?
Az SHS a Square Hollow Section rövidítése, és a két fő oldalán azonos külső méretekkel rendelkezik. Az RHS a Rectangular Hollow Section rövidítése, és különböző szélességi és magassági méretekkel rendelkezik. A megfelelő profil a szerkezeti számításoktól, a geometriától, a csatlakozási követelményektől és a projekttervtől függ.
Milyen acélminőségek használhatók az üreges szerkezeti profilokhoz?
Az általános opciók közé tartozik a Q235B és Q355B szénacél. A megfelelő minőséget a szükséges folyáshatár, a szerkezeti számítások, a vonatkozó szabványok és a projekt specifikációi alapján kell kiválasztani.
Alkalmas-e a Structural Hollow Section part menti napenergia-projektekhez?
Igen, megfelelő lehet, ha az acél minősége, profilkialakítása, csatlakozásai és korrózióvédelmi rendszere megfelelően meg van választva. A HDG és ZAM bevonatok fokozott védelmet nyújthatnak kültéri alkalmazásokhoz, míg a part menti projekteket speciális műszaki és korróziós környezeti értékelésnek kell alávetni.
Az Energet Solar személyre szabott üreges profilokat gyárthat?
Igen. Az Energet Solar támogatja a testreszabott méreteket, falvastagságot, hosszt, furatfeldolgozást és felületkezelést. A gyártás történhet mérnöki rajzokon vagy projektspecifikus műszaki előírásokon.
Mit kell megadnom árajánlatkéréskor?
A pontosabb árajánlat érdekében a vevőknek meg kell adniuk a kívánt profiltípust, méreteket, falvastagságot, acélminőséget, hosszt, mennyiséget, felületkezelést, rendeltetési helyet, alkalmazást, valamint a rendelkezésre álló műszaki rajzokat vagy műszaki specifikációkat.
Következtetés
A Structural Hollow Section hatékony megoldást kínál a modern szoláris szerelési szerkezetekhez, mivel zárt csőgeometriája egyesíti a szerkezeti szilárdságot, a torziós merevséget, a méretbeli rugalmasságot és az ellenőrzött szerkezeti súlyt. Ha a metszet méretei, az acélminőség, a korrózióvédelem, a gyártási pontosság és a mérnöki követelmények megfelelően illeszkednek, akkor megbízható teljesítményt tud biztosítani a földre szerelt fotovoltaikus erőműveken, háztetőkön, napelemes kocsibeállókban, mezőgazdasági rendszerekben és más kültéri szerkezetekben.
Ha új fotovoltaikus projekthez szerzi be a Structural Hollow Section-t, vagy testreszabott acélprofilokra van szüksége mérnöki rajzok alapján, az Energet Solar professzionális termékajánlatokat, testreszabott gyártást és projektorientált támogatást tud nyújtani. Ossza meg specifikációit, szükséges mennyiségeit és alkalmazási adatait, éslépjen kapcsolatba velünkma, hogy megvitassák a projektjéhez megfelelő szerkezeti üreges profil megoldást.
