Hogyan javíthatja az egyenlőtlen szögű acél az erőt, a rugalmasságot és a hatékonyságot a napelemes szerelési projektekben

Energet SolarkellékekEgyenlőtlen szögű acélfotovoltaikus rögzítőrendszerekhez, acélszerkezetekhez, kocsibeállókhoz és ipari építési projektekhez. Aszimmetrikus L-alakú profiljával ez a szerkezeti acélelem rugalmas csatlakozási lehetőségeket, hatékony helykihasználást és megbízható támogatást kínál a különböző lábméreteket igénylő projektekhez.

Cikk összefoglaló:Az egyenlőtlen szögű acél praktikus szerkezeti anyag olyan alkalmazásokhoz, ahol az egyenlő szárú profilok nem biztosítják a legmegfelelőbb csatlakozási geometriát. Ez az útmutató ismerteti a tervezést, a legfontosabb előnyöket, az anyag- és bevonatlehetőségeket, a gyakori alkalmazásokat és a vásárlási szempontokat. Azt is felvázolja, hogyan kell értékelni a méreteket, az acélminőségeket, a korrózióvédelmet és a gyártási követelményeket, amikor szögacélt választanak napkollektoros rendszerekhez és más kültéri szerkezetekhez.

Tartalomjegyzék

1. Mi az az egyenlőtlen szögű acél?
2. Hogyan működik az egyenlőtlen szögű acél?
3. Mik a főbb előnyei?
4. Műszaki adatok és anyagopciók
5. Hol használják az egyenlőtlen szögű acélt?
6. Hogyan válasszuk ki a megfelelő terméket
7. Gyártás és korrózióvédelem
8. Egyenlő szögű acél vs. egyenlő szögű acél
9. Gyakran Ismételt Kérdések
10. Következtetések és a következő lépések

Mi az az egyenlőtlen szögű acél?

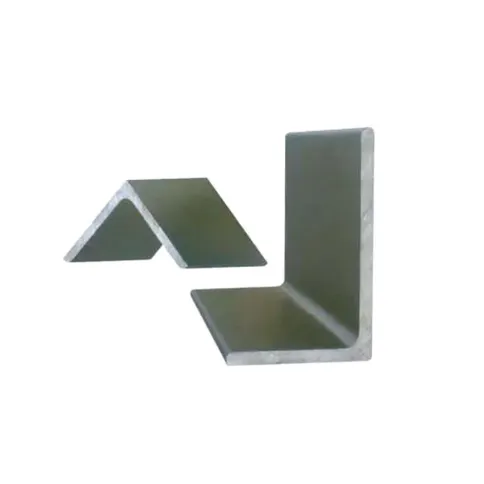

Az egyenlőtlen szögű acél egy L alakú keresztmetszetű, két különböző szélességű lábbal rendelkező szerkezeti acélprofil. Ellentétben az egyenlő szögű acéllal, amelynek két azonos méretű lába van, ez a profil olyan alkalmazásokhoz használható, ahol a hosszabb támasztóláb és a rövidebb összekötő láb praktikusabb elrendezést kínál.

Aszimmetrikus geometriájának köszönhetően szerkezeti csatlakozásokhoz, merevítésekhez, tartókonzolokhoz és fotovoltaikus rögzítőelemekhez használható. A megfelelő lábméretek és -vastagságok kiválasztásával a mérnökök hozzáigazíthatják a profilt a rendelkezésre álló beépítési helyhez és a meghatározott terhelési feltételekhez.

Napenergia projektek esetén a profil beépíthető tartószerelvényekbe, erősítőelemekbe és csatlakozószerkezetekbe. Alkalmassága a teljes szerkezeti kialakítástól függ, beleértve a kötőelemeket, a csatlakozási részleteket, az acélminőséget és a környezeti terheléseket.

Az Energet Solar egyenlőtlen szögű acélt kínál testreszabható méretekkel és gyártási lehetőségekkel a különböző projektkövetelményekhez. A terméket olyan gyakorlati szerkezeti alkalmazásokhoz tervezték, ahol fontos a méretkonzisztencia és a kompatibilitás más rögzítőelemekkel.

Hogyan működik az egyenlőtlen szögű acél szerkezeti rendszerekben?

A két, nem egyenlő szögű láb különböző csatlakozási felületeket biztosít egy kompakt profilon belül. Az egyik lábon elsődleges rögzítési vagy támasztó interfész helyezhető el, míg a másik a mérnöki tervezéstől függően egy szomszédos elemhez csatlakozhat.

Egy fotovoltaikus szerelőszerkezetben például egy szögprofil összekötheti a merevítőt a tartóelemekkel, vagy megerősítheti a szerkezeti elemek közötti csatlakozást. Geometriája segíthet a tervezőknek a telepítési korlátok megkerülésében anélkül, hogy szükségtelenül bonyolult alkatrészeket kellene bevezetni.

Az egyenlőtlen szög azonban nem biztosít automatikusan jobb terheléselosztást minden alkalmazásnál. Teljesítménye a terhelés irányától, a keresztmetszeti méretektől, a csatlakozási excentricitástól, a támasztatlan hossztól és a peremfeltételektől függ.

• Strukturális támogatás:Meghatározott interfészt biztosít a csatlakoztatott acélelemek között.
• Frissítő:Megfelelő tervezés esetén hozzájárulhat az oldalirányú elmozdulásokkal szembeni ellenálláshoz.
• Helytakarékos csatlakozások:Egyenlőtlen rögzítési méretű szerelvényekhez használható.
• Gyártási rugalmasság:A jóváhagyott rajzok szerint vágható, fúrható vagy lyukasztott.

Melyek az egyenlőtlen szögű acél fő előnyei?

1. Rugalmas csatlakozási geometria

Az egyenlőtlen lábú konfiguráció segít a mérnököknek a különböző rögzítési szélességek és a korlátozott beépítési terek elhelyezésében. Ez leegyszerűsítheti bizonyos támasztékelrendezéseket, és csökkentheti a további adapterdarabok szükségességét, feltéve, hogy a tervezést megfelelően ellenőrizték.

2. Hatékony anyagfelhasználás

A tervezett csatlakozásnak megfelelő profil kiválasztása segíthet elkerülni a felesleges anyagokat vagy a túlméretezett alkatrészeket. A tényleges megtakarítás a szerkezeti számításoktól, az acélminőségtől, a gyártási követelményektől és a beszerzési mennyiségektől függ.

3. Kompatibilitás napelemes szerelőrendszerekkel

A fotovoltaikus berendezésekhez számos összekapcsolt elemre van szükség, amelyeknek együtt kell működniük szél, hó és holt terhelés esetén. Az egyenetlen szögű acél tartó- vagy csatlakozóelemként szolgálhat, ha méretei, szilárdsága és furatmintája megfelel a szerelési tervnek.

4. Egyedi gyártási lehetőségek

A projektek gyakran meghatározott hosszúságot, furatpozíciót és csatlakozási részleteket igényelnek. Az Energet Solar támogatja a hidegalakítást, a CNC lyukasztást, a precíziós vágást és a testreszabott feldolgozást a különböző projektrajzokhoz.

5. Kültéri tartósság

A megfelelő korrózióvédelem segít az acél alkatrészeknek ellenállni a nedvességnek és a környezeti hatásoknak. Kültéri fotovoltaikus szerkezeteknél a megfelelő horganyzott bevonat vagy más meghatározott védőrendszer csökkentheti a korrózióval kapcsolatos karbantartást.

Milyen specifikációkat és anyaglehetőségeket érdemes figyelembe venniük a vásárlóknak?

A megfelelő méretek és anyagminőség a szerkezeti számításoktól, a beépítési feltételektől és a vonatkozó projektszabványoktól függ. Az alábbi táblázat az Energet Solar által közzétett termékinformációkat foglalja össze.

Megjegyzés: Ezek publikált termékcsaládok, nem garantálják, hogy minden kombináció standard készletként elérhető. Rendelés előtt ellenőrizze a pontos méreteket, tűréseket, acélminőséget, az alkalmazandó szabványokat és a bevonat követelményeit.

A kiegészítő acélprofilokkal kapcsolatos további információkért tekintse meg az Energet Solar Equal Angle Steel és napelemes rögzítési tartozékait.

Hol használják általában az egyenlőtlen szögű acélt?

Az egyenlőtlen szögű acél számos olyan alkalmazási területet szolgál ki, ahol a szerkezeti csatlakozásokhoz eltérő lábszélességre van szükség. Gyakorlati felhasználási területei a következők:

• Földre szerelt napelemes rendszerek:Támogatja a kiválasztott konzolokat, merevítőket és csatlakozóelemeket a fotovoltaikus szerelőszerkezetekben.
• Napelemes autóbeállók:Segít összekapcsolni vagy megerősíteni az elemeket a tervezett parkolóhelyek napelemes szerkezeteiben.
• Ipari acélszerkezetek:Csatlakozási és megerősítési lehetőségeket biztosít a gyártott keretekhez és tartóelemekhez.
• Építési projektek:Használható másodlagos acélszerkezetekben, tartókonzolokban és szerkezeti csatlakozásokban, ahol a tervezés lehetővé teszi.
• Berendezés tartókeretek:Használja az aszimmetrikus profillal rendelkező rögzítési elrendezéseket.

Fontolja meg a földre szerelt napelemes projektet, amely acéloszlopokat, vízszintes támasztékokat és átlós merevítőket használ. Az egyenlőtlen szög megfelelő kapcsolatot biztosíthat a kiválasztott elemek között, ha a rögzítési felületek szélessége eltérő. A konfiguráció jóváhagyása előtt a mérnöknek ellenőriznie kell a tag kapacitását, a csavarok távolságát, a helyi csapágyakat és az általános szerkezeti stabilitást.

Hogyan választhatja ki a megfelelő egyenlőtlen szögű acélt?

A megfelelő termék kiválasztása többet jelent, mint az árak összehasonlítását vagy a legnagyobb elérhető méretek kiválasztását. A vevőnek értékelnie kell az alkatrészt a tervezett szerkezeti funkciójához képest.

1. Határozza meg az alkalmazást.Határozza meg, hogy a profil merevítőként, konzolként, csatlakozóelemként vagy más szerkezeti elemként fog működni.
2. Erősítse meg a méreteket.A műszaki rajzon adja meg a lábszélességet, a vastagságot, a hosszt, a furatok helyét és a mérettűrést.
3. Határozza meg az acél minőségét.Válasszon egy minőséget, amely megfelel a projekt szilárdságának, hajlékonyságának, hegeszthetőségének és a vonatkozó kódkövetelményeknek.
4. Mérje fel a szerkezeti terheléseket.Vegye figyelembe a holtterhelést, a szelet, a havat, a vibrációt, a csatlakozási erőket és minden egyéb vonatkozó tervezési körülményt.
5. Adja meg a korrózióvédelmet.Értékelje a páratartalmat, a csapadékot, a part menti kitettséget, az ipari szennyeződéseket és a várható karbantartási stratégiát.
6. Ellenőrizze a gyártási követelményeket.Határozza meg, hogy az alkatrésznek szüksége van-e előre lyukasztásra, egyedi vágásra, hajlításra vagy egyéb feldolgozásra.
7. Tekintse át a szállítói dokumentációt.Kérjen anyagtanúsítványokat, méretellenőrzési jegyzőkönyveket, bevonatinformációkat és egyéb, a projekthez szükséges dokumentumokat.

A teljes műszaki specifikáció segít csökkenteni a rajzok, a szállított alkatrészek és a telepítési követelmények közötti eltéréseket. A nagy fotovoltaikus projektek esetében különösen fontos a beszerzési dokumentumok és a mérnöki anyagjegyzék összehangolása.

Hogyan befolyásolja a gyártás és a korrózióvédelem a teljesítményt?

A gyártási pontosság befolyásolja, hogy a szögacél mennyire illeszkedik a szomszédos elemekhez. A furatok helytelen elhelyezkedése, az inkonzisztens méretek vagy a túlzott deformáció megnehezítheti a telepítést, és nemkívánatos feszültségeket okozhat a csatlakozásoknál.

A hidegalakítás, a CNC lyukasztás és a precíziós vágás támogathatja az ismételhető gyártást, ha megfelelő folyamatszabályozást és ellenőrzést alkalmaznak. A vásárlóknak meg kell erősíteniük, hogy a kiválasztott gyártási folyamat megfelel a rajzi követelményeknek, és nem veszélyezteti az alkatrész meghatározott tulajdonságait.

A korrózióvédelem ugyanolyan fontos a kültéri acélszerkezeteknél. A tűzihorganyzás cinkbevonatot hoz létre, amely segít megvédeni az acélt a korrózió ellen. A teljesítmény a bevonat minőségétől, vastagságától, a környezeti feltételektől, a vízelvezetéstől, valamint a szállítás vagy a telepítés során keletkezett sérülésektől függ.

Igényes környezetben a projektcsapatoknak fel kell mérniük, hogy a megadott bevonatrendszer megfelelő védelmet nyújt-e a tervezett üzemi körülmények között. Vágott élek, fúrt területek, hegesztési varratok és sérült bevonatterületek különös figyelmet igényelhetnek a vonatkozó bevonat-specifikációk értelmében.

Szállítás elfogadása előtt ellenőrizze a következőket:

• A profil méretei és egyenessége a jóváhagyott rajzok alapján.
• Acélminőség és nyomon követhetőségi dokumentáció.
• Furatok helyzete, vágási minőség és látható deformáció.
• A bevonat vastagsága és a felület állapota.
• Csomagolás, címkézés és konzisztencia a gyártási tételekben.

Mi a különbség az egyenlőtlen szögű acél és az egyenlő szögű acél között?

Mindkét profil L-alakú keresztmetszetű, de geometriájuk miatt különböző csatlakozási elrendezésekre alkalmasak. Egyik típus sem univerzálisan erősebb; a helyes választás a szerkezeti követelményektől függ.

A kettő összehasonlításakor a mérnököknek fel kell mérniük a keresztmetszeti tulajdonságokat, a csatlakozás excentricitását, a terhelés irányát és a gyártási költségeket, ahelyett, hogy egyedül a profil alakjára hagyatkoznának.

Gyakran ismételt kérdések az egyenlőtlen szögű acéllal kapcsolatban

1. Mi az egyenlőtlen szögű acél fő előnye?

Elsődleges előnye, hogy különböző lábszélességű szerkezeti kapcsolatokat tud fogadni. Ez javíthatja az elrendezés rugalmasságát, és leegyszerűsítheti a kiválasztott alátámasztási vagy merevítési elrendezéseket, ha a profil illeszkedik a mérnöki tervhez.

2. Milyen acélminőségek érhetők el az Energet Solarnál?

Az Energet Solar felsorolja a Q235B és Q355B szénacélokat, valamint az S235JR és S355JR jelöléseket a vonatkozó követelményekhez. Erősítse meg rendelésének pontos minőségét, az irányadó anyagszabványt és a rendelkezésre álló dokumentációt.

3. Alkalmas-e az egyenlőtlen szögű acél kültéri napkollektoros rendszerekhez?

Igen, kültéri fotovoltaikus szerkezetekben használható, ha a profil, az acélminőség, a szerkezeti kialakítás és a korrózióvédelem megfelel a projekt követelményeinek. Az Energet Solar a tűzihorganyzott opciókat sorolja fel, 45–120 μm-es bevonatvastagság-tartományban.

4. Testreszabhatók a méretek és a furatok pozíciói?

A projektspecifikus méretekre és gyártási részletekre testreszabható lehet. Adjon meg jóváhagyott rajzokat, szükséges mennyiségeket, tűréseket, anyagminőségeket és felületkezelési előírásokat, hogy a szállító értékelhesse a megvalósíthatóságot.

5. Milyen információkat kell megadnom, amikor árajánlatot kérek?

Tartalmazza a két lábméretet, vastagságot, hosszt, acélminőséget, bevonati követelményeket, furatmintát, mennyiséget, rendeltetési helyet és a szükséges szállítási ütemtervet. A rajzok és az alkalmazandó szabványok segítenek a szállítónak pontosabb árajánlat elkészítésében.

6. Hogyan ellenőrizhetem a megrendelés minőségét?

Kérjen anyagok nyomon követhetőségi dokumentumokat és a vonatkozó ellenőrzési jegyzőkönyveket. A projekt követelményeitől függően az ellenőrzés kiterjedhet a méretellenőrzésekre, a bevonat vastagságának mérésére, a szemrevételezésre és az anyagtanúsítványok beszerzési specifikációinak megfelelő felülvizsgálatára.

Következtetés: A megfelelő, egyenlőtlen szögű acél kiválasztása projektjéhez

Az egyenlőtlen szögű acél hasznos megoldást jelent a fotovoltaikus szerelőszerkezetekhez, acélkeretekhez, kocsibeállókhoz és ipari csatlakozásokhoz, amelyek eltérő lábméretet igényelnek. Értéke abból adódik, hogy a profilgeometriát, az anyagtulajdonságokat, a gyártási részleteket és a korrózióvédelmet a tényleges mérnöki követelményekhez igazítják.

Az Energet Solar konfigurálható acélprofilokat és gyártási szolgáltatásokat kínál a különböző napelem-szerelési és építési projektek támogatásához. Ha szerkezeti acélt vásárol új telepítéshez vagy bővíti a meglévő ellátási láncot, ossza meg rajzait, műszaki specifikációit, mennyiségét és projekt feltételeit a csapattal.Látogassa meg az Unequal Angle Steel termékoldalát éslépjen kapcsolatba velünkhogy megvitassák a testreszabott specifikációkat, műszaki követelményeket és árajánlatot a projektjéhez.
