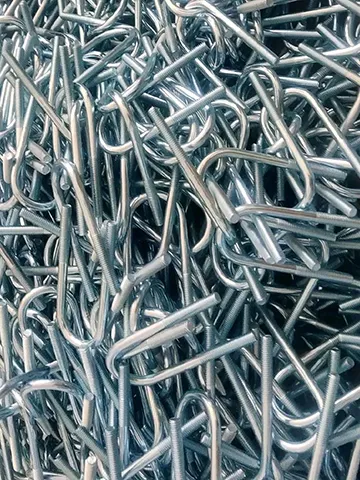

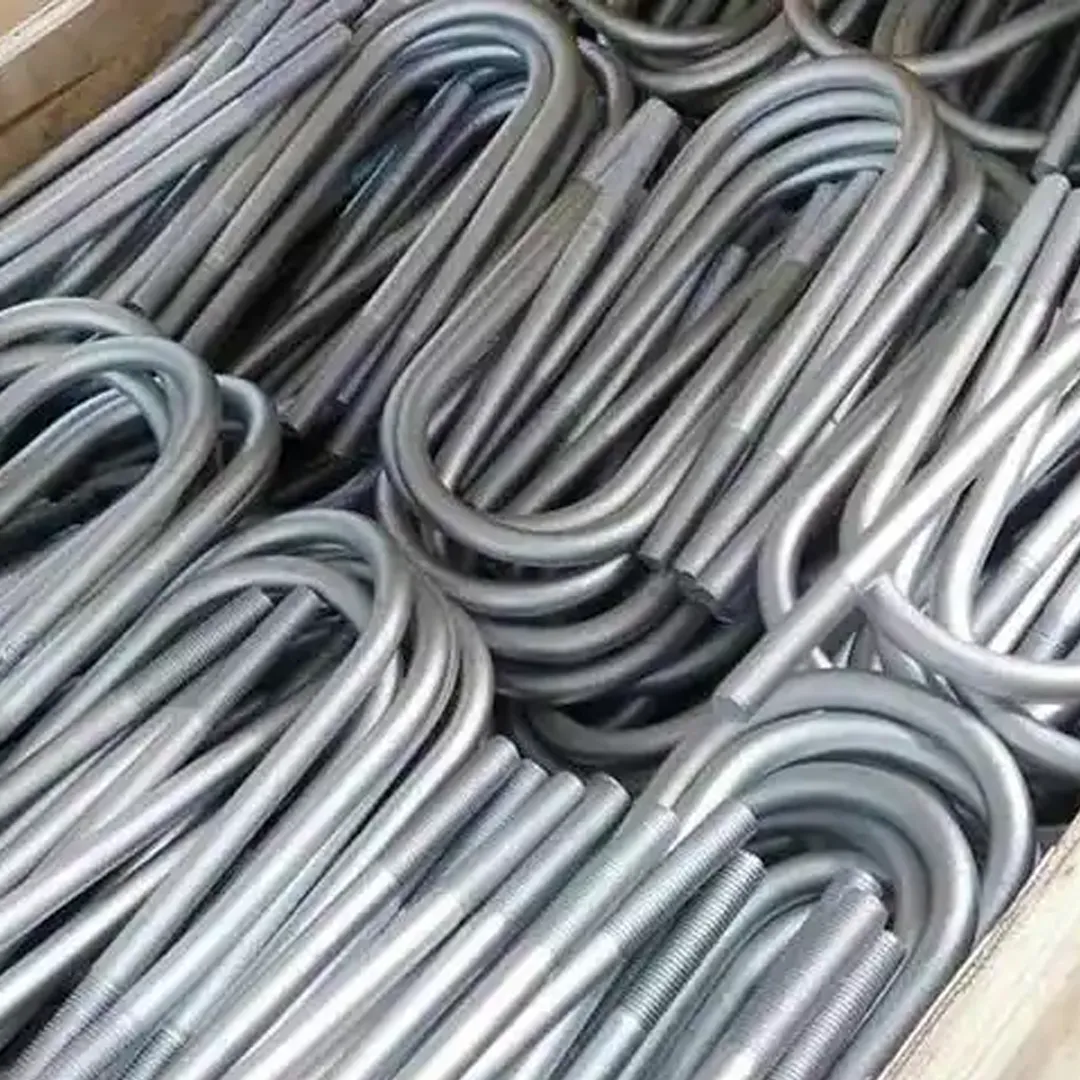

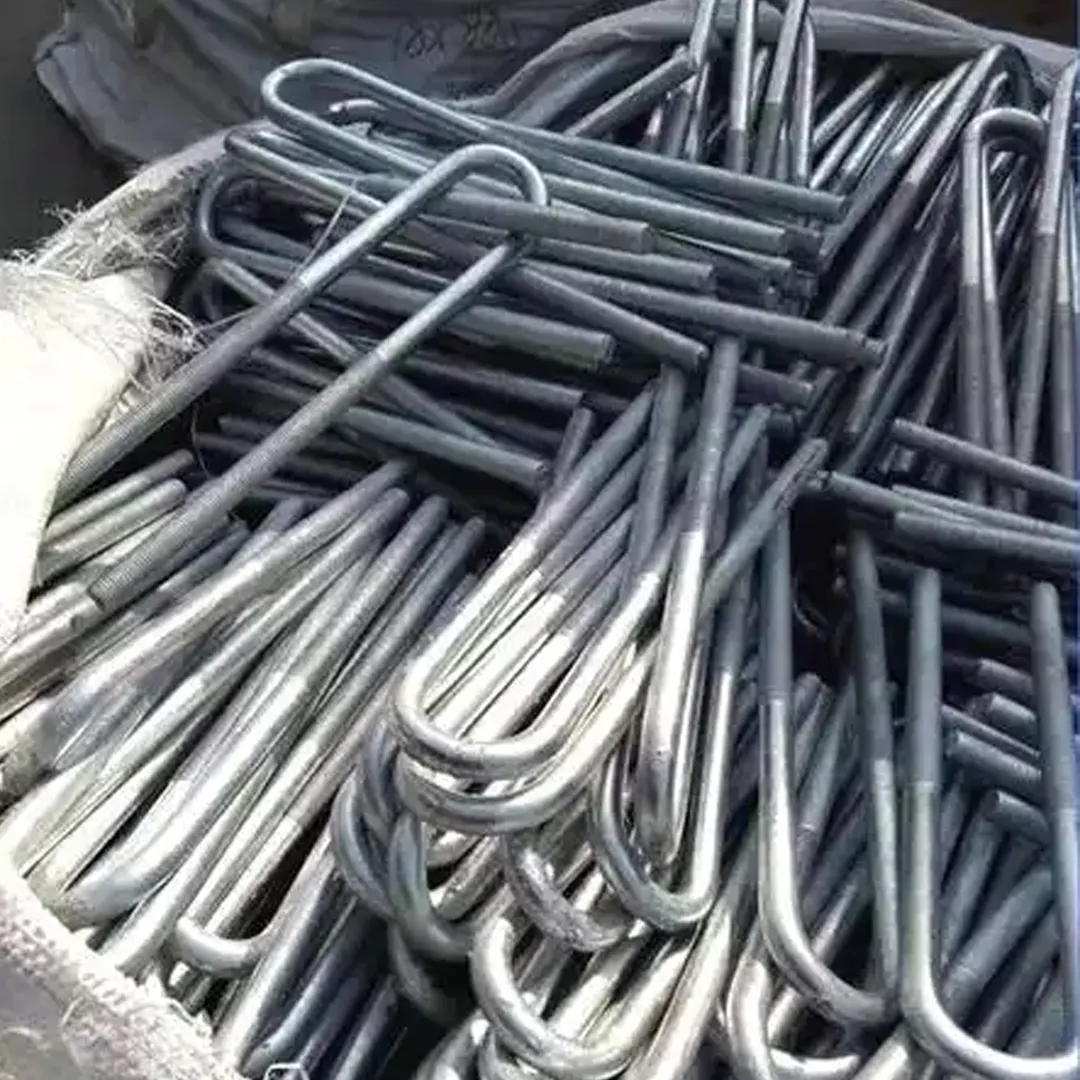

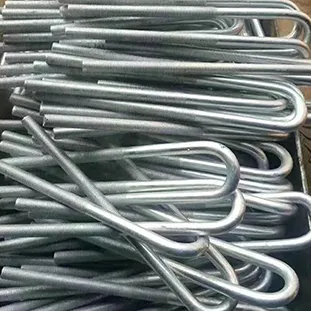

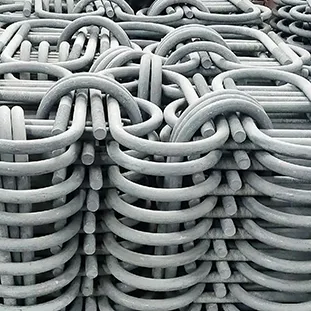

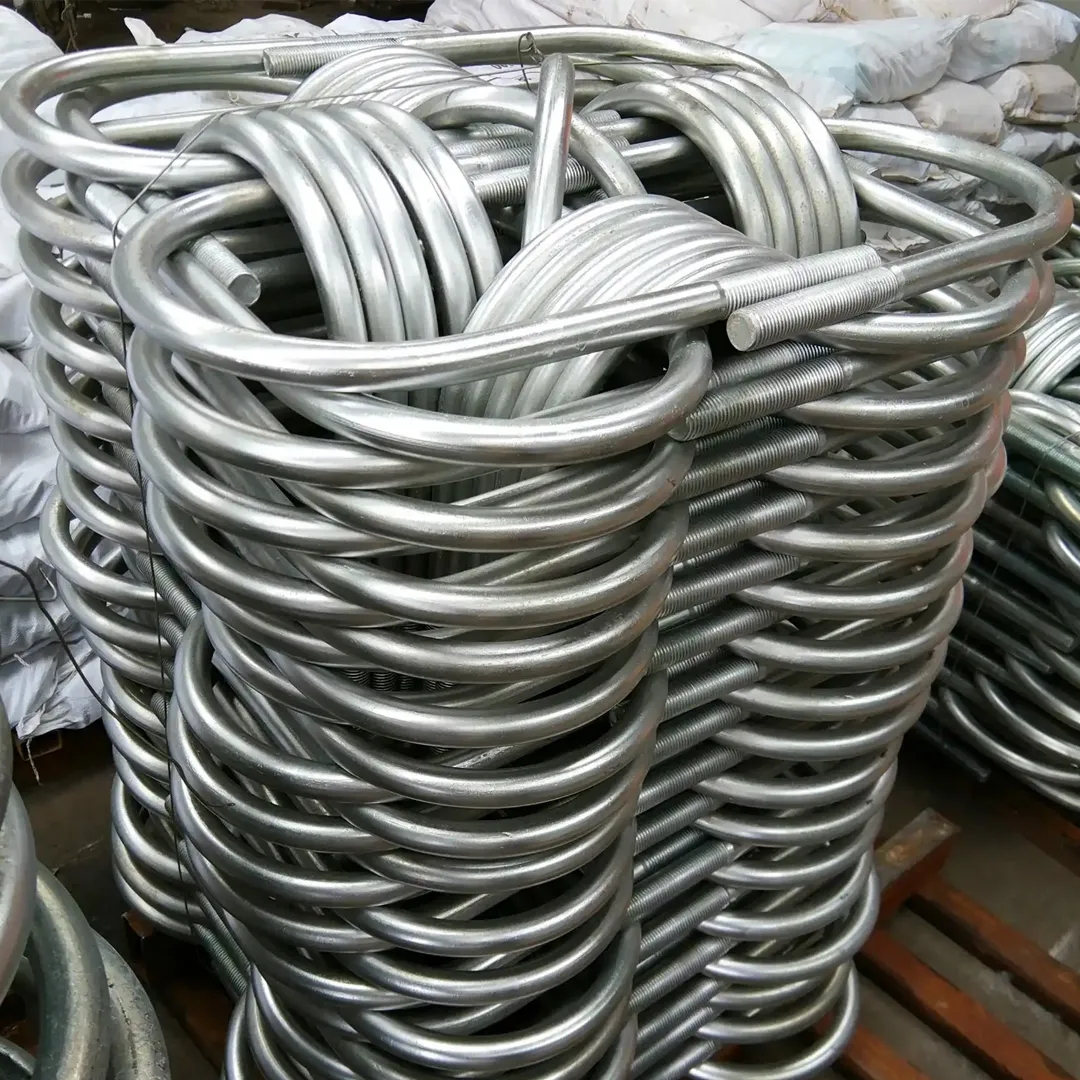

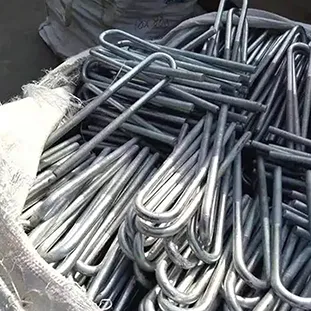

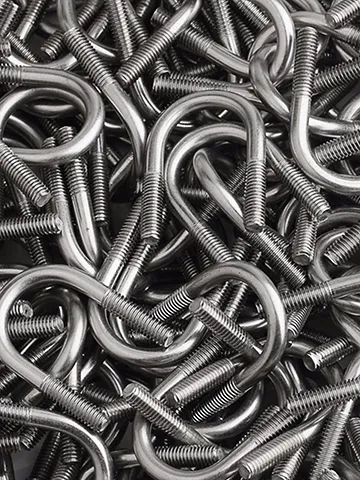

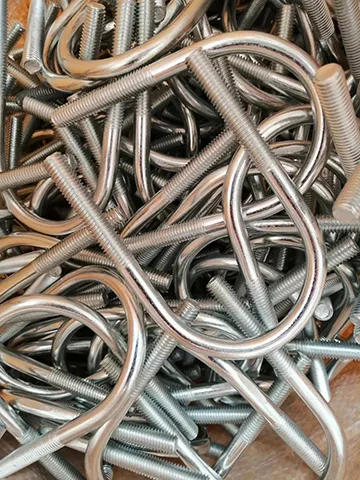

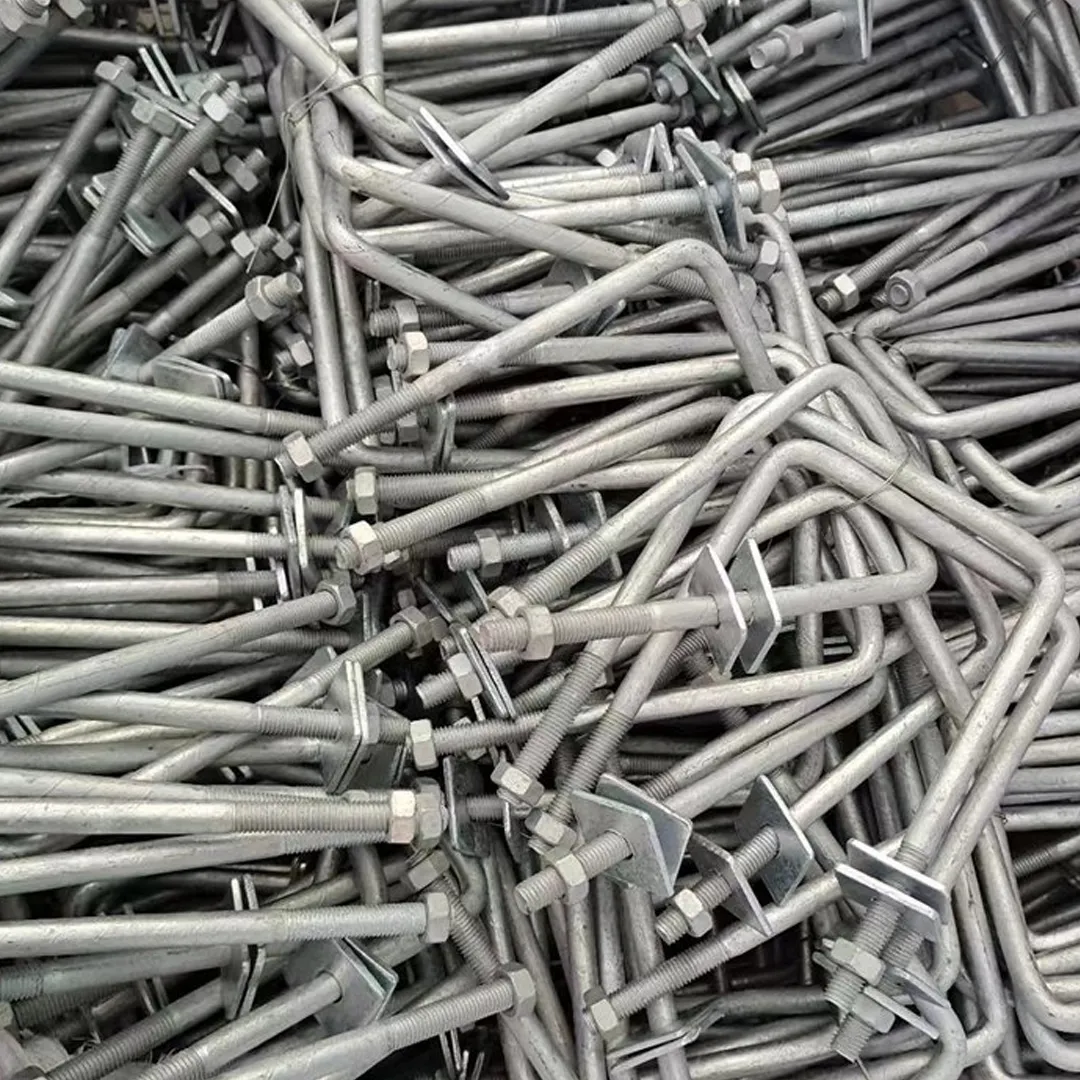

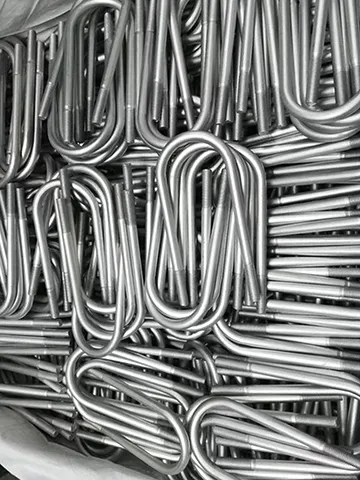

U-csavar napelemes állványokhoz

AU-csavar napelemes állványokhozegy speciális rögzítőelem, amelyet acélcsövek, csőtartók és fotovoltaikus szerelőszerkezetekben használt kereszttartók összekötésére fejlesztettek ki. Ellentétben a szabványos csavarokkal, amelyek lapos érintkezési felületeken rögzítik az alkatrészeket, az U-csavar a cső külső átmérője köré teker, így kiegyensúlyozottabb és biztonságosabb csatlakozást hoz létre.

Ez a kialakítás növeli a rögzítőelem és a cső érintkezési felületét, miközben javítja a terheléseloszlást a csatlakozáson keresztül. Ennek eredményeként a szerelvény ellenállóbbá válik a vibrációval, a szél okozta mozgással és a hosszú távú szerkezeti kifáradásokkal szemben.

A terméket széles körben használják földre szerelt szolárfarmokban, tetőtéri fotovoltaikus rendszerekben, napelemes autóbeállókban, mezőgazdasági fotovoltaikus szerkezetekben és különféle acél tartószerkezetekben, ahol a csövek stabilitása kritikus.

Nagy szilárdságú anyagok a szerkezeti megbízhatóság érdekében

Minden U-csavar prémium felhasználásával készülQ255B (S235JR) szénacél, amely kiváló szakítószilárdságot, hajlékonyságot és ismételt terhelésekkel szembeni ellenállást biztosít.

Annak érdekében, hogy ellenálljon a zord kültéri környezetnek, a felületet bármelyik felülettel kidolgozhatjaTűzihorganyzásvagyZAM (cink-alumínium-magnézium) bevonat, tartós védőréteget képez a nedvesség, az ultraibolya sugárzás, a sópermet és a légköri korrózió ellen.

Ezek a korrózióálló bevonatok segítenek fenntartani a hosszú távú rögzítési teljesítményt, miközben csökkentik a karbantartási igényeket a fotovoltaikus rendszer teljes élettartama alatt.

Precíziós gyártás az egyenletes teljesítményért

Minden U-csavar egy teljesen ellenőrzött gyártási folyamat során készül, amely egyesíti az automatikus hajlítást, a precíziós menethengerlést, a méretellenőrzést és a felületkezelést.

A hagyományos menetvágáshoz képest a hengerelt menetek megtartják az acél folytonos szemcseszerkezetét, javítva a fáradásállóságot és simábban kapcsolódnak az anyákhoz a szerelés során.

Az állandó termékminőség biztosítása érdekében minden gyártási tétel ellenőrzésen esik át:

- Teljes méretek

- Cső hajlítási sugár

- Menetpontosság

- Felületi bevonat minősége

- Szorító konzisztencia

Ez a szabványos gyártási folyamat kiváló cserélhetőséget és megbízható telepítést garantál nagyszabású napelemes projekteknél.

Egyedi megoldások különböző szerelési rendszerekhez

Mivel a fotovoltaikus rögzítőrendszerek szerkezeti felépítése eltérő, az Energet Solar átfogó megoldást kínálOEM és ODM testreszabási szolgáltatások.

Az elérhető testreszabás a következőket tartalmazza:

- Csőátmérő kompatibilitás

- U-csavar hossza

- Menet specifikáció

- Acél átmérő

- Horganyzott bevonat vastagsága

- ZAM bevonat lehetőség

- Különleges hajlítási sugár

- Csomagolási követelmények

Mérnöki csapatunk a szerkezeti rajzok, a terhelési feltételek és a projekt követelményei alapján megfelelő specifikációkat tud javasolni.

Műszaki előírások

Mérnöki elv

Miért teljesítenek jobban az U-csavarok csőszerű szerkezeteken?

Ellentétben a lapos rögzítőelemekkel, amelyek csak korlátozott érintkezési pontokon fejtenek ki erőt, egy U-csavar veszi körül a csövet, és sokkal nagyobb felületen osztja el a szorító terhelést.

Ez a konfiguráció egyenletesebb érintkezési nyomást hoz létre, segítve a helyi feszültségkoncentráció csökkentését, amely egyébként deformálhatja a csövet, vagy idővel meglazíthatja a csatlakozást.

A folyamatos szélterhelésnek és hőtágulásnak kitett fotovoltaikus szerkezeteknél ez a kiegyensúlyozott erőeloszlás hozzájárul a nagyobb szerkezeti stabilitáshoz és az alacsonyabb karbantartási igényekhez.

A szorítóerő fenntartása

A helyesen felszerelt U-csavar előfeszítést hoz létre, amikor az anyákat meghúzzák. Ez az előfeszítés elegendő súrlódást hoz létre a cső és a tartószerkezet között, megakadályozva a nem kívánt mozgást normál működés közben.

Mivel a szél, a vibráció és a hőmérséklet változásai ismételten hatnak a napelemes rögzítőrendszerre, a konzisztens előterhelés fenntartása elengedhetetlen a csatlakozás integritásának megőrzéséhez.

Emiatt a megfelelő csavarméret-választás, a menet pontos rögzítése és az ellenőrzött meghúzási nyomaték mind fontos tényezők, amelyek befolyásolják a hosszú távú teljesítményt.

Termék alkalmazások

Földre szerelt naperőművek

Kerek acélcsövek és szerkezeti elemek rögzítésére használják közüzemi méretű fotovoltaikus projektekben, ahol nagy szerkezeti szilárdságra és hosszú távú tartósságra van szükség.

Tetőtéri fotovoltaikus rendszerek

Stabil rögzítést biztosít a csőszerű támasztékok és a rögzítőkeret között, miközben csökkenti a szél vibrációja és a hőtágulás okozta mozgást.

Napelemes autóbeálló szerkezetek

Biztosítja a megbízható csőrögzítést a parkoló előtető keretein belül, megőrzi a szerkezeti merevséget járműterhelés és kültéri környezeti feltételek mellett.

Acélszerkezeti projektek

Alkalmas ipari épületekhez, raktárakhoz, mezőgazdasági létesítményekhez és különféle acélvázas alkalmazásokhoz, amelyek tartós csőrögzítési megoldásokat igényelnek.

Mezőgazdasági és vidéki PV rendszerek

Ideális üvegházi fotovoltaikus rendszerekhez, állatmenhelyekhez, öntözőlétesítményekhez és egyéb acélcsőtartókat használó mezőgazdasági építményekhez.

A megfelelő U-csavar kiválasztása projektjéhez

A megfelelő U-csavar kiválasztása kritikus fontosságú a fotovoltaikus rögzítőrendszer szerkezeti teljesítménye szempontjából. Ahelyett, hogy csak a csavar átmérője alapján választana, a mérnököknek több telepítési és környezeti tényezőt is értékelniük kell a hosszú távú megbízhatóság biztosítása érdekében.

Egyezzen meg a csőátmérővel

Az U-csavar belső sugarának szorosan meg kell egyeznie a cső külső átmérőjével.

A túlméretezett U-csavar csökkentheti a szorítóerőt, és lehetővé teszi a mozgást a szél által kiváltott vibráció hatására, míg az alulméretezett U-csavar megnehezítheti a beszerelést, és túlzott feszültséget okozhat mind a rögzítőelemben, mind a csőben.

Válassza ki a megfelelő erősséget

A különböző csatlakozási pontok eltérő szerkezeti terhelést hordoznak.

Az elsődleges teherhordó elemek általában nagyobb csavarátmérőt és nagyobb szilárdságú anyagokat igényelnek, míg a másodlagos tartóelemek szabványos specifikációkat alkalmazhatnak. A megfelelő kiválasztás növeli a biztonságot és a költséghatékonyságot egyaránt.

Vegye figyelembe a telepítési környezetet

A környezeti feltételek jelentősen befolyásolják a kötőelemek élettartamát.

TűzihorganyzottAz U-csavarok a legtöbb belvízi fotovoltaikus projekthez alkalmasak.

ZAM bevonatúAz U-csavarok fokozott korrózióállóságot biztosítanak tengerparti, magas páratartalmú vagy sós környezetben, ahol a hosszú távú expozíció felgyorsítja a korróziót.

Ellenőrizze a szál kompatibilitását

Győződjön meg arról, hogy az anyák, alátétek és menetek specifikációi teljesen kompatibilisek a kiválasztott U-csavarral. A megfelelő illeszkedés javítja az előfeszített konzisztenciát és csökkenti a menet sérülésének kockázatát a telepítés során.

Bevált telepítési gyakorlatok

A helyes beépítés elengedhetetlen a szerkezeti stabilitás hosszú távú megőrzéséhez.

Beszerelés előtt ellenőrizze, hogy az U-csavar illeszkedik-e a cső átmérőjéhez, és hogy minden érintkezési felülete tiszta és szennyeződésmentes. Helyezze az U-csavart szimmetrikusan a cső köré, hogy kiegyensúlyozott szorítónyomást érjen el.

Meghúzáskor váltogassa mindkét anyát ahelyett, hogy először az egyik oldalt húzza meg teljesen. Ez segít az előfeszítés egyenletes elosztásában, és megakadályozza a cső egyenetlen terhelését vagy torzulását.

Miután a fotovoltaikus szerkezetet a kezdeti működési feltételeknek tették ki, javasolt egy rutin forgatónyomaték-ellenőrzés annak ellenőrzésére, hogy a csatlakozás biztonságos marad.

Gyakori telepítési hibák

Még a jó minőségű kötőelemek is meghibásodhatnak, ha nem megfelelően vannak beszerelve. A gyakori hibák megértése segít csökkenteni a karbantartási költségeket és javítani a napelemes szerelési rendszer hosszú távú megbízhatóságát.

Mérnöki szempontok

Az előtöltés megértése

Az U-csavar meghúzásának elsődleges célja az előfeszítés létrehozása, nem pedig egyszerűen két alkatrész összehozása.

A megfelelő előfeszítés súrlódást hoz létre a cső és a tartószerkezet között, megakadályozva a szélterhelés, a berendezés vibrációja vagy a hőtágulás okozta mozgást. Ennek az előfeszítésnek a fenntartása a telepítés teljes élettartama alatt az egyik kulcsfontosságú tényező, amely befolyásolja a csatlakozás megbízhatóságát.

Terhelés átvitel napelemes szerelési rendszerekben

A fotovoltaikus szerkezetekben az U-csavarokat statikus és dinamikus terhelések kombinációja éri.

A tipikus terhelési feltételek a következők:

- A napelemekre ható szélemelés

- Hóterhelés hideg éghajlaton

- Acélelemek hőtágulása és összehúzódása

- A környezeti változások okozta napi rezgés

- Karbantartási terhelések az ellenőrzés és a szervizelés során

A megfelelő U-csavar specifikáció kiválasztása segít ezeknek a terheléseknek a biztonságos elosztásában a szerelőszerkezetben.

Gyártás és minőségellenőrzés

A termék konzisztenciája elengedhetetlen a nagyméretű fotovoltaikus projektekhez, ahol több ezer rögzítőelemet szerelnek be.

Az Energet Solarnál minden gyártási tétel szabványos minőség-ellenőrzési folyamatot követ a méretpontosság és a stabil mechanikai teljesítmény biztosítása érdekében.

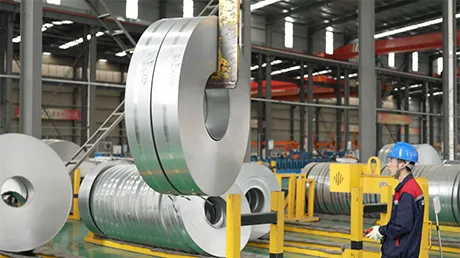

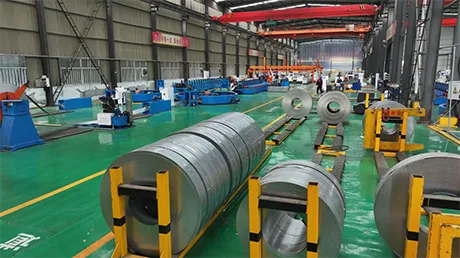

Nyersanyag ellenőrzés

A gyártás megkezdése előtt minden beérkező acélanyagot megvizsgálnak, hogy ellenőrizzék az anyagminőséget, a kémiai összetételt és a mechanikai tulajdonságokat.

Precíziós alakítás

Az automatikus hajlítóberendezés minden gyártási tételben egyenletes hajlítási sugarat és méretpontosságot biztosít.

Menetvizsgálat

A hengerelt meneteket a profilpontosság, a sima kapcsolódás és a méretkonzisztencia szempontjából ellenőrzik a megbízható telepítés érdekében.

Felületvédelem

Horganyzás vagy ZAM-kezelés után minden tételnél a bevonat minőségét és felületi integritását ellenőrizzük a hosszú távú korrózióállóság biztosítása érdekében.

Végső minőségellenőrzés

A késztermékek szállítás előtt átfogó ellenőrzésen esnek át, beleértve a méretellenőrzést, a menetellenőrzést, a szemrevételezést és a csomagolás ellenőrzését.

Gyakorlati alkalmazási esetek

Utility Scale Solar Farm a Közel-Keleten

Egy 60 MW-os, földre szerelt fotovoltaikus projekthez, amely magas hőmérsékletű sivatagi környezetben található, az Energet Solar tűzihorganyzott U-csavarokat szállított a fő csőcsatlakozásokhoz.

Az intenzív UV-sugárzásnak való hosszan tartó expozíció és a jelentős nappali-éjszakai hőmérséklet-ingadozások ellenére a kötőelemek stabil rögzítési teljesítményt tartottak fenn, anélkül, hogy a hosszan tartó működés után észrevehető kilazulás vagy a bevonat károsodása következett volna be.

Coastal Rooftop PV projekt Délkelet-Ázsiában

A 35 MW-os tetőtéri fotovoltaikus telepítés fokozott korrózióvédelmet igényelt a sóval terhelt levegőnek és a magas páratartalomnak való állandó kitettség miatt.

Ezeknek a feltételeknek a kezelésére testreszabott ZAM bevonatú U-csavarokat szállítottunk projektspecifikus méretekkel. A javított korrózióállóság csökkentette a karbantartási gyakoriságot, és megbízható szerkezeti teljesítményt biztosított a hosszú távú kültéri működés során.

Miért válassza az Energet Solart?

A megfelelő rögzítőelem-beszállító kiválasztása ugyanolyan fontos, mint a megfelelő rögzítőelem kiválasztása.

Az Energet Solar a gyártási tapasztalatot, a mérnöki támogatást és a szigorú minőségirányítást ötvözi, hogy megbízható rögzítési megoldásokat kínáljon a fotovoltaikus projektekhez világszerte.

Előnyeink a következők:

- Professzionális napelemes szerelvényrendszerekre szakosodott gyártó

- Automatizált gyártás a termék stabil konzisztenciájáért

- OEM és ODM testreszabási szolgáltatások

- Nagy szilárdságú szénacél anyagok

- Tűzihorganyzott és ZAM bevonat lehetőségek

- Szigorú méret- és minőségellenőrzés

- Gyors gyártás és megbízható globális szállítás

- Műszaki támogatás mérnöki projektekhez

Gyakran Ismételt Kérdések

Az U-csavar méretei testreszabhatók?

Igen. Testreszabott U-csavarokat gyártunk a csőátmérő, a csavar hossza, a menetspecifikáció, az anyag és a bevonat követelményei alapján.

Melyik bevonat jobb a tengerparti környezetben?

ZAM bevonatáltalában tengerparti és magas páratartalmú területeken ajánlott, mert fokozott ellenállást biztosít a sópermettel és a légköri korrózióval szemben.

Hogyan határozhatom meg a megfelelő U-csavar méretét?

Az U-csavarnak illeszkednie kell a cső külső átmérőjéhez, figyelembe véve a szerkezeti terhelést, a beépítési távolságot és a szükséges szorítóerőt.

A megfelelő anyákat és alátéteket a csomag tartalmazza?

A vevői igényeknek megfelelően komplett rögzítőkészlet részeként szállíthatók.

Használhatók ezek az U-csavarok négyzet alakú csövekhez?

Igen. Testreszabott hajlítási méreteket kínálunk, amelyek mind a kör-, mind a szögletes acélcsövekhez használhatók.

Milyen szabványokat követnek a termékei?

Termékeink a vonatkozó nemzetközi fotovoltaikus szerkezeti követelményeknek megfelelően készülnek, és szigorú minőségirányítási rendszer szerint készülnek.

Mérnöki támogatást nyújt?

Igen. Mérnöki csapatunk segítséget nyújt a termék kiválasztásában, a rajzok áttekintésében, a testreszabásban és a különböző fotovoltaikus rögzítőrendszerekhez kapcsolódó műszaki ajánlásokban.

Milyen ellenőrzéseket végeznek a szállítás előtt?

Minden tétel méretellenőrzésen, menetellenőrzésen, felületbevonat-ellenőrzésen, megjelenés-ellenőrzésen és csomagolásellenőrzésen esik át az egyenletes minőség biztosítása érdekében a szállítás előtt.
