Hogyan javíthatja a hidegen alakított acél szelemen a napelemes szerkezetek szilárdságát, hatékonyságát és tartósságát

Napelemes szerelőrendszerekhez és modern acélvázas projektekhez,Energet SolarbiztosítjaHidegen alakított acél szelemenA szerkezeti hatékonyság, a méretpontosság, a korrózióállóság és a rugalmas testreszabhatóság kombinálására tervezett megoldások. A precíziós hideghengerléssel előállított C- és Z-alakú profilokat széles körben használják másodlagos teherhordó elemként fotovoltaikus szerkezetekben és acélépületekben.

A hidegen alakított acél szelemenek fontos szerepet játszanak a terhelések átvitelében, az elsődleges szerkezeti elemek összekapcsolásában és a fotovoltaikus modulsorok támogatásában. A hagyományos melegen hengerelt alkatrészekhez képest a hidegalakítás lehetővé teszi a gyártók számára, hogy optimalizált keresztmetszeti formákat hozzanak létre hatékony anyagfelhasználással és pontos méretekkel. A szoláris projekteknél a megfelelő acélminőség, profilméretek, bevonat, fesztáv és beépítési mód kiválasztása elengedhetetlen a hosszú távú szerkezeti teljesítményhez. Ez az útmutató elmagyarázza a hidegen alakított szelemenek működését, főbb alkalmazási területeiket, fontos specifikációikat, a gyártási szempontokat és a gyakorlati telepítési óvintézkedéseket. Azt is felvázolja, hogy a testreszabott szelemenmegoldások hogyan támogathatják a különböző projektkörnyezeteket, beleértve a földre szerelt napelemes farmokat, tetőtéri napelemes rendszereket, napelemes autóbeállókat és ipari acélszerkezeteket.

Tartalomjegyzék

1. Mi az a hidegen alakított acél szelemen?
2. Hogyan működik a hidegen alakított acél szelemen?
3. Mik a legfontosabb előnyei?
4. Milyen jellemzőket kell figyelembe venniük a vásárlóknak?
5. Hol használják?
6. Hogyan készül?
7. Mit kell figyelembe venni a telepítés során?
8. Hogyan válasszuk ki a megfelelő szelement?
9. Gyakran Ismételt Kérdések

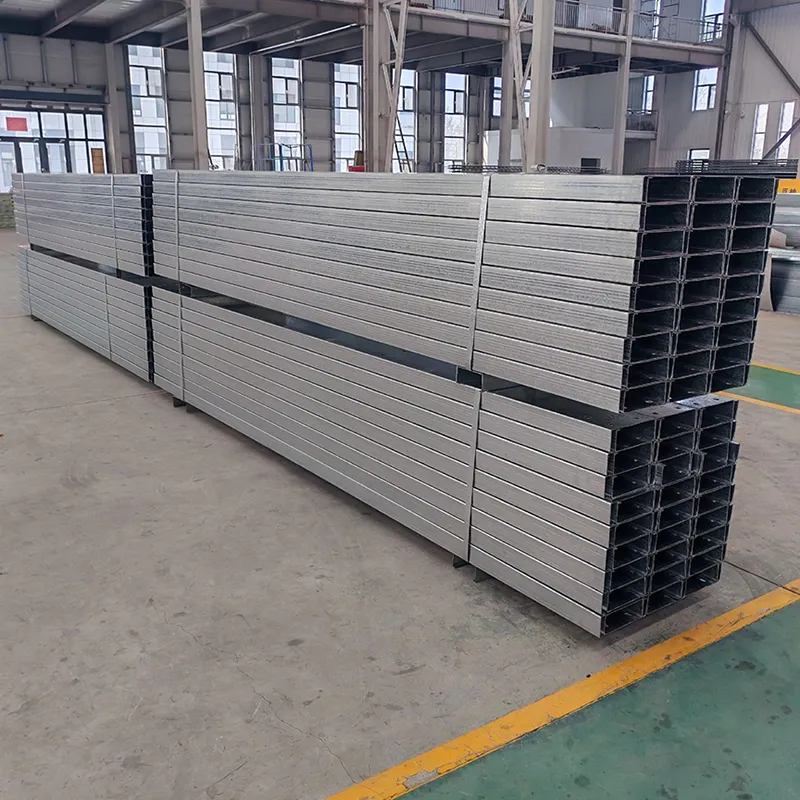

Mi az a hidegen alakított acél szelemen?

A hidegen alakított acél szelemen olyan szerkezeti acél elem, amelyet úgy állítanak elő, hogy acélszalagot vagy -lapot szobahőmérsékleten meghatározott keresztmetszetű profillá alakítanak. A gyakori profilok közé tartoznak a C és Z alakú profilok. Az alakítási folyamat könnyű szerkezeti alkatrészt hoz létre, magas szilárdság-tömeg aránnyal és egyenletes geometriával.

A fotovoltaikus rögzítőrendszerekben a szelemen általában másodlagos szerkezeti elemként szolgál. Segít az elsődleges gerendák és más tartóelemek összekapcsolásában, miközben stabil felületet biztosít a napelem-tömbök rögzítéséhez. Emiatt a szelemengeometria, az anyagszilárdság, a csatlakozás kialakítása és a korrózióvédelem fontos szempontok a rendszertervezés során.

Ellentétben a melegen hengerelt szerkezeti szelvényekkel, amelyeket megemelt hőmérsékleten alakítanak ki, a hidegen alakított profilokat anélkül állítják elő, hogy a teljes acélprofilt magas alakítási hőmérsékletre hevítenék. A folyamatos hengeralakítás ezért megismételhető méreteket, precíz profilokat és hatékony anyagfelhasználást biztosít.

Hogyan működik a hidegen alakított acél szelemen?

A szelemen elsődleges szerkezeti célja a terhelés elosztása a megtámasztott alkatrészek és a fő szerkezeti keret között. A napelemes szerelési szerkezetben a terhelés származhat a fotovoltaikus modulok súlyából, a szélnyomásból, a hóból, a karbantartási tevékenységekből és a projekttervben meghatározott egyéb környezeti feltételekből.

A keresztmetszeti geometria közvetlen hatással van arra, hogy az acélelem hogyan viselkedik ezen terhelések alatt. A C és Z profilok hasznos hajlítási ellenállást biztosítanak, miközben az acél mennyiségét viszonylag hatékonyan tartják. A helyesen megtervezett csatlakozások továbbítják az erőket a szelemenek, gerendák, oszlopok, konzolok és a modult tartó alkatrészek között.

Emiatt a szelemeneket nem szabad csak méret vagy ár alapján kiválasztani. A szerkezeti számításoknál figyelembe kell venni a projekt fesztávját, a várható terheléseket, az acélminőséget, a csatlakozási módot, az alakváltozási követelményeket és az alkalmazandó műszaki szabványokat.

Mik a legfontosabb előnyei?

A hidegen alakított profilokat egyre gyakrabban használják ott, ahol fontos a szerkezeti hatékonyság, az ismételhető gyártás és a testreszabás. Napkollektoros szerelési alkalmazásokhoz számos jellemző miatt különösen hasznosak.

• Hatékony szerkezeti geometria:A C és Z profilok hasznos teherbíró teljesítményt nyújtanak, miközben megtartják a viszonylag alacsony szerkezeti súlyt.
• Méretek konzisztenciája:Az automatizált hengeralakítás és precíziós vágás segít megőrizni a profilméreteket és a furatpozíciót.
• Anyaghatékonyság:Az optimalizált keresztmetszetek megfelelő tervezés esetén csökkenthetik a felesleges anyagfelhasználást.
• Rugalmas testreszabhatóság:A hosszúság, szélesség, magasság, vastagság, furatok és profilkonfigurációk a projekt követelményeihez igazíthatók.
• Korrózióvédelem:A tűzihorganyzott és a cink-alumínium-magnézium bevonatok fokozott védelmet nyújtanak kültéri alkalmazásokhoz.
• Telepítési kompatibilitás:A pontosan elhelyezett lyukak leegyszerűsíthetik a konzolokkal, csavarokkal és egyéb szerkezeti alkatrészekkel történő csatlakozást.

A vásárlók számára ezek az előnyök hozzájárulhatnak a kiszámíthatóbb gyártáshoz és telepítéshez, különösen akkor, ha a szelemeneket szabványos fotovoltaikus szerelési tervekbe integrálják.

Milyen jellemzőket kell figyelembe venniük a vásárlóknak?

A specifikációs követelmények a szerkezeti számításoktól és a projekt feltételeitől függően változnak. Az Energet Solar szelemenes megoldásainak jellemző paraméterei a következők:

Ezeket a számadatokat elérhető terméklehetőségekként kell kezelni, nem pedig a projektspecifikus szerkezeti számítások helyettesítőjeként. A megfelelő profilt mindig a tényleges tervezési terhelések és a vonatkozó szabványok szerint kell megerősíteni.

Hol használják?

A hidegen alakított szelemenek számos szerkezeti alkalmazást szolgálhatnak, mivel profiljuk és méreteik a különböző mérnöki követelményekhez illeszthetők. A napenergia-iparban a gyakori alkalmazások a következők:

1. Földre szerelt naperőművek:A szelemenek a nagy fotovoltaikus tömbök másodlagos tartószerkezetének részét képezhetik.
2. Tetőtéri fotovoltaikus rendszerek:Tetőre szerelhető szerkezetekbe beépíthetők, ahol fontosak a pontos méretek és az ellenőrzött szerkezeti súly.
3. Napelemes autóbeállók:A szelemenek támogatják a tetőfedést és a fotovoltaikus modulokat, miközben a gerendákkal és oszlopokkal integrálhatók.
4. Ipari acélépületek:Másodlagos szerkezeti elemként funkcionálhatnak az acélvázas szerkezetekben.
5. Egyedi acélszerkezetek:A projektspecifikus profilok rajzok és mérnöki követelmények szerint gyárthatók.

A tényleges alkalmazást a szerkezeti tervezésnek kell meghatároznia, nem pedig a termék méretei alapján. A szél, a hó, a szeizmikus viszonyok, a fesztáv, a csatlakozási részletek és a telepítési környezet mind befolyásolhatják a szükséges specifikációt.

Hogyan készül?

A megbízható gyártási folyamat alapvető fontosságú, mert a kis méretbeli eltérések befolyásolhatják az összeszerelést és a csatlakozási pontosságot egy nagy napkollektoros rendszerben. A modern gyártás általában a folyamatos alakítást, az automatizált vágást, a lyukasztást, az ellenőrzést és a felületkezelést kombinálja.

Az Energet Solar hideghengerlést, automatizált lyukasztást, lézervágást és felületkezelési eljárásokat használ a szelemengyártáshoz. Gyártási képességei több mint 40 gyártósort foglalnak magukban, amelyek mind a szabványos, mind az egyedi gyártási követelményeket támogatják.

A gyártási munkafolyamat általában a következőket tartalmazhatja:

• Acélszalag alapanyagok kiválasztása és ellenőrzése.
• Folyamatos hideghengerlés a megadott C vagy Z profilba.
• Precíziós lyukasztás a kívánt furatminta szerint.
• Pontos vágás meghatározott hosszúságokra.
• Felületkezelés, mint például tűzihorganyzás vagy ZAM bevonat.
• Méret- és bevonatvizsgálat.
• Csomagolás és szállítás előkészítés.

A nagy fotovoltaikus projekteknél a gyártás következetessége különösen fontos, mivel a telepítés során több száz vagy több ezer szerkezeti elemnek együtt kell működnie.

Mit kell figyelembe venni a telepítés során?

Még egy jól megmunkált szelemen is teljesítményproblémákat tapasztalhat, ha helytelenül telepítik vagy módosítják a helyszínen. Ezért az építési tervnek több gyakorlati megfontolást is tartalmaznia kell.

Kövesse a tervezett fesztávot

Ne lépje túl a tervezett beépítési távolságot pusztán a szerkezeti elemek számának csökkentése érdekében. A túlzott fesztáv növelheti az elhajlást és a szerkezeti feszültséget szél- vagy hóterhelés esetén.

Kerülje az ellenőrizetlen vágást és fúrást

A véletlenszerű vágás, fúrás vagy hajlítás megváltoztathatja a tervezett keresztmetszetet és gyengítheti a szerkezeti elemet. Minden szükséges módosítást meg kell erősíteni a projektmérnökkel vagy a gyártóval.

Védje a felületi bevonatot

Szállítás és telepítés során kerülje a szükségtelen ütéseket és karcolásokat. Ha a bevonat megsérül, megfelelő javítási eljárást kell követni a helyi korrózió korlátozása érdekében.

Fontolja meg a vízelvezetést

A kültéri acélelemeket nem szabad úgy felszerelni, hogy szükségtelen vízzáró területek keletkezzenek. A megfelelő vízelvezetés segít csökkenteni a hosszú távú nedvességnek való kitettséget, és támogatja a bevonat tartósságát.

Vizsgálja meg a magas korróziós környezetet

A partvonalak közelében vagy magas páratartalmú és ipari környezetben elhelyezkedő projektek fokozott korrózióvédelmet és időszakos ellenőrzést igényelhetnek. A bevonatrendszert a tényleges környezeti expozíciónak megfelelően kell kiválasztani.

Hogyan válasszuk ki a megfelelő szelement?

A megfelelő szelemen kiválasztása többet igényel, mint a profilméretek összehasonlítása. A professzionális beszerzési folyamatnak össze kell kapcsolnia az anyagspecifikációkat a szerkezeti követelményekkel és a környezeti feltételekkel.

• Határozza meg a tervezési terheléseket:Szél-, hó-, szeizmikus, holtterhelési és egyéb releváns projektterhelések megállapítása.
• Erősítse meg a szerkezeti fesztávot:Határozza meg a szükséges távolságot a tartóelemek között.
• Válassza ki az acélminőséget:Válassza ki a megfelelő minőséget a szilárdsági követelmények és a vonatkozó szabványok alapján.
• Válassza ki a profilt:Hasonlítsa össze a C és Z konfigurációkat a szerkezeti számítások és a csatlakozási követelmények szerint.
• Adja meg a bevonatot:Vegye figyelembe a HDG-t vagy a ZAM-ot a környezeti expozíció és a várható üzemi feltételek szerint.
• Erősítse meg a furatmintákat:A pontos furattávolság fontos a konzolokkal és csatlakozókkal való hatékony összeszereléshez.
• Gyártási képesség ellenőrzése:Győződjön meg arról, hogy a szállító meg tudja tartani a méretkonzisztenciát a kívánt térfogatra.
• Ellenőrizze a testreszabási lehetőségeket:A CAD-alapú gyártás segíthet a projekt-specifikus méretek és csatlakozási részletek összehangolásában.

Tapasztalttal dolgoznihidegen alakított acél szelemengyártóleegyszerűsítheti a specifikációk áttekintését, testreszabását, a gyártás koordinálását és a nagy projektek műszaki támogatását.

Miért számít a gyártási minőség a szolár szelemenek számára?

A napelemes szerelvényrendszerek évekig ki vannak téve a kültéri hatásoknak, ezért a szerkezeti elemeknek egységes geometriára és megfelelő korrózióvédelemre van szükségük. A gyártási minőség közvetlenül befolyásolja, hogy az egyes szelemenek hatékonyan összeszerelhetők-e, és hogy az elkészült szerkezet a tervezettnek megfelelően működik-e.

Az Energet Solar a gyártási folyamat részeként egyesíti a nyersanyag-ellenőrzést, a hideghengerlést, az automatizált lyukasztást, a méretellenőrzést, a bevonatvizsgálatot és a végső csomagolást. A cég értékesítés előtti mérnöki tanácsadást, gyártáskövetést és értékesítés utáni műszaki támogatást is nyújt testreszabott projektekhez.

A nemzetközi vásárlók számára ez a teljes ciklusú megközelítés akkor lehet hasznos, ha a projektekhez különböző profilméretekre, acélminőségekre, bevonat-specifikációkra, furatok elrendezésére, csomagolási módokra vagy szállítási ütemezésre van szükség.

Gyakran ismételt kérdések a hidegen alakított acél szelemenről

Mi a különbség a hidegen alakított és a melegen hengerelt szelemenek között?

A hidegen alakított szelemeneket acélszalagból vagy -lemezből alakítják a szobahőmérsékleten történő alakításig. Könnyű szerkezetet, pontos méreteket és hatékony keresztmetszeti kialakítást kínálnak. A melegen hengerelt szelemenek magas hőmérsékletű hengerléssel készülnek, és különböző szerkezeti követelményekhez választhatók.

Az Energet Solar gyárthat szelemeneket a rajzok alapján?

Igen. Az Energet Solar támogatja a testreszabott gyártást CAD-rajzok és projektspecifikus követelmények alapján. A vevők megadhatják a méreteket, a furatmintákat, az anyagminőségeket, a bevonat követelményeit és egyéb műszaki információkat a műszaki felülvizsgálathoz.

Alkalmasak a hidegen alakított szelemenek a part menti napelemes projektekhez?

Alkalmasak lehetnek, ha az acél minősége, szerkezeti kialakítása és korrózióvédelmi rendszere megfelelően meg van választva. A tűzihorganyzott és ZAM-bevonatú opciók további korrózióvédelmet nyújthatnak igényes kültéri környezetben.

Milyen acélminőségek állnak rendelkezésre?

A választható opciók közé tartozik a Q235B, Q355B, S235JR, S355JR, valamint a kiválasztott ZAM bevonatú minőségek, például az S250GD, az S350GD és az S420GD. A megfelelő minőséget a szerkezeti számítások és a projekt szabványai alapján kell kiválasztani.

Milyen iparágak használják ezeket a szelemeneket?

A tipikus alkalmazások közé tartoznak a földre szerelt napelemes erőművek, a tetőtéri fotovoltaikus rendszerek, a napelemes autóbeállók, az ipari acélvázas épületek és más acélszerkezetek, amelyek másodlagos teherhordó elemeket igényelnek.

A szelemen méretei testreszabhatók?

Igen. A testreszabás magában foglalhatja a profil méreteit, hosszát, vastagságát, furatpozícióját, acélminőséget, felületkezelést és csomagolást. A végleges specifikációt meg kell erősíteni a projekt szerkezeti és beépítési követelményeivel összhangban.

Következtetés

A megfelelően megtervezett szelemen hozzájárulhat a szerkezeti stabilitáshoz, a hatékony anyagfelhasználáshoz, a beépítési pontossághoz és a hosszú távú tartóssághoz a fotovoltaikus és acélvázas alkalmazásokban. A megfelelő profilgeometria, az ellenőrzött acélminőségek, a megfelelő korrózióvédelem, a precíziós gyártás és a projektspecifikus tervezés kombinálásával a vevők olyan szelemenmegoldást dolgozhatnak ki, amely illeszkedik szerkezetük aktuális követelményeihez. Ha napelemes szerelési projektet tervez, és testreszabott specifikációkra, rajzokra, bevonatolási lehetőségekre vagy tömeges rendelési támogatásra van szüksége,lépjen kapcsolatba velünkaz Energet Solarnál professzionális műszaki tanácsadásért és személyre szabott árajánlatért.
