Cikk összefoglaló: Hidegen alakított acél szelemenfontos szerkezeti eleme a modern napelemes szerelési rendszereknek és acélvázas konstrukcióknak. A hatékony keresztmetszeti kialakítás, a pontos hengeralakítás, a korrózióálló bevonatok és a rugalmas testreszabás kombinálásával megbízható támogatást nyújthat, miközben segít csökkenteni a szükségtelen szerkezeti súlyt és a telepítés bonyolultságát. Ez a cikk elmagyarázza, hogyan működnek a hidegen alakított acél szelemenek, hol használják őket, milyen tényezőket kell figyelembe venni a kiválasztás során, és hogyan javíthatják a megfelelő gyártási és telepítési gyakorlatok a hosszú távú szerkezeti teljesítményt.
Tartalomjegyzék
- Mi az a hidegen alakított acél szelemen?
- Hogyan működik a szelemenszerkezet?
- Miért használják széles körben a hidegen alakított acél szelemenet?
- Hol használják a hidegen alakított acél szelemenet?
- Hidegen alakított acél szelemen kontra hagyományos melegen hengerelt profilok
- Hogyan válasszuk ki a megfelelő szelement?
- Hogyan készül a hidegen alakított acél szelemen?
- Mit kell figyelembe venni a telepítés során?
- Mely minőségi tényezők számítanak leginkább?
- Hogyan javítható az élettartam?
- Miért válassza az Energet Solart?
- Gyakran Ismételt Kérdések
- Következtetés

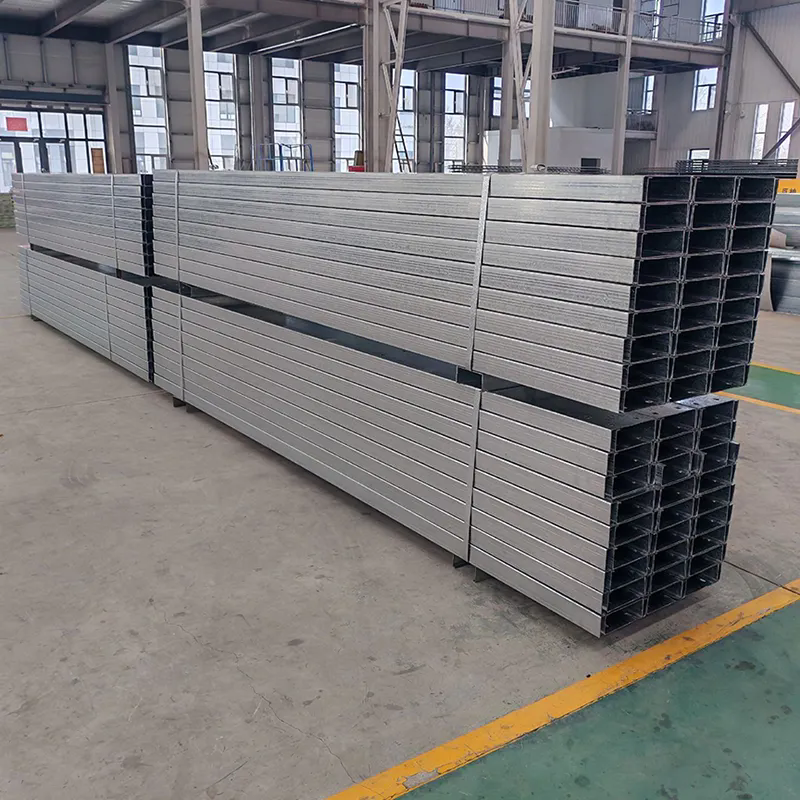

1. Mi az a hidegen alakított acél szelemen?
A hidegen alakított acél szelemen egy szerkezeti acél elem, amelyet úgy állítanak elő, hogy acélszalagot vagy -lemezt szobahőmérsékleten meghatározott keresztmetszeti formává alakítanak. A hagyományos melegen hengerelt profilokkal ellentétben az anyagot nem kell magas hőmérsékletre hevíteni az alakítási folyamat előtt. Ehelyett a folyamatos hengeralakítás fokozatosan a kívánt profilra hajlítja az acélt.
A leggyakoribb profilokC- és Z-alakú szelemenek. Geometriájukat úgy alakították ki, hogy hatékony egyensúlyt biztosítsanak a szerkezeti szilárdság, az anyagfelhasználás, a súly és a beépítési kényelem között.
A napelemes szerelési alkalmazásokban a szelemenek általában másodlagos szerkezeti elemként működnek. Összeköthetik az elsődleges tartóelemeket a fotovoltaikus rögzítőelemekkel, miközben elosztják a napelem modulok, sínek, konzolok, hó, szél és egyéb környezeti erők terhelését a fő szerkezeti rendszerben.
A szelemen teljesítménye sokkal többtől függ, mint a névleges méretei. Az anyagminőség, a vastagság, a keresztmetszeti geometria, a fesztáv, a csatlakozási mód, a bevonatrendszer, a furatok elrendezése és a projektterhelések mind befolyásolják a szerkezeti végeredményt.
Emiatt a legolcsóbb acélprofil vásárlása csak ár vagy súly alapján később problémákat okozhat. A megfelelően megtervezett szelemenet a projekt tényleges szerkezeti követelményei szerint kell kiválasztani.
2. Hogyan működik a szelemenszerkezet?
A hidegen alakított acél szelemenek hatékonysága nagyrészt a keresztmetszeti geometriájából adódik. A korlátozott hajlítási ellenállású lapos acélszalag helyett az acélt mélyebb szerkezeti profillá alakítják.
A megnövelt szelvénymélység javíthatja a megfelelő szerkezeti tengely körüli hajlítási ellenállást anélkül, hogy arányosan nagy anyagnövekedést igényelne. A kialakítástól függően a peremek, a karimák, a bordák és a merevítő elemek együtt működhetnek a szakasz hatékonyságának javítása érdekében.
Egy tipikus szoláris szerkezetben a terhelési út a következőképpen értelmezhető:
- A napelem modulok környezeti és üzemi terhelést kapnak.
- A szerelősínek vagy a tartóelemek ezeket a terheléseket a másodlagos szerkezeti elemekre adják át.
- A hidegen alakított acél szelemenek elosztják a terhelést a szerkezeti keret mentén.
- Az elsődleges gerendák és oszlopok a terhelést az alap vagy a tartószerkezet felé továbbítják.
Ez azt jelenti, hogy a szelemen nem elszigetelt komponens. Méreteinek és csatlakozási részleteinek együtt kell működniük a szerkezet többi részével.
A nagy fotovoltaikus berendezéseknél különösen fontos a lyukak egyenletes elhelyezkedése. A pontos lyukasztás lehetővé teszi a csavarok, konzolok és egyéb alkatrészek megfelelő beállítását, csökkentve a szükségtelen beállítást az összeszerelés során.
3. Miért használják széles körben a hidegen alakított acél szelemenet?
A modern építési projektek egyre inkább foglalkoznak a szerkezeti hatékonysággal, a beépítési sebességgel, az anyagfelhasználással és a hosszú távú tartóssággal. A hidegen alakított acél szelemenek egyszerre több ilyen követelményt is kielégítenek.
- Hatékony szerkezeti geometria:Az formázott szakaszok hasznos hajlítási teljesítményt nyújtanak anélkül, hogy túlzottan nehéz acélprofilokra támaszkodnának.
- Pontos méretek:A folyamatos hengeralakítás egységes metszetgeometriát eredményezhet nagy gyártási tételekben.
- Rugalmas testreszabhatóság:A hosszúság, a vastagság, a profil méretei és a furatminták a projekt követelményeihez igazíthatók.
- A telepítés hatékonysága:A gyárilag előállított furatok és szabványos méretek leegyszerűsíthetik a helyszíni összeszerelést.
- Jó anyagfelhasználás:A keresztmetszeti profil a tervezett szerkezeti alkalmazáshoz optimalizálható.
- Korrózióvédelem:A horganyzott és fejlett fémbevonat-rendszerek javíthatják a környezeti hatásokkal szembeni ellenállást.
- Széles alkalmazási kör:Ugyanez az általános szelemen koncepció használható fotovoltaikus rendszerekben, kocsibeállókban, ipari épületekben és más acélszerkezetekben.
Ezek az előnyök különösen értékessé válnak, ha egy projekt több száz vagy több ezer ismétlődő szerkezeti elemet tartalmaz. A kis méretbeli inkonzisztenciák vagy a telepítési nehézségek jelentőssé válhatnak, ha egy nagy területen megsokszorozódnak.
4. Hol használják a hidegen alakított acél szelement?
A hidegen alakított szelemenek számos szerkezeti alkalmazásra alkalmasak, ahol hatékony másodlagos alátámasztásra van szükség. Használatuk különösen jól látható a fotovoltaikus építésben.
| Alkalmazás | Tipikus szerkezeti szerep | Kulcskövetelmény |
|---|---|---|
| Földre szerelt napelemes projektek | Támogatja és összeköti a másodlagos PV szerkezeti elemeket | Szélállóság, méretállandóság, korrózióvédelem |
| Tetőtéri PV rendszerek | Másodlagos támogatást nyújt a szerelési kereten belül | Alacsony szerkezeti súly és megbízható csatlakozások |
| Napelemes autóbeállók | Támogatja a fotovoltaikus tömböket az acél kocsibeálló szerkezetekben | Erő, tartósság, megjelenés és telepítési hatékonyság |
| Ipari épületek | Másodlagos acél keretelemként működik | Terhelhetőség és hosszú távú méretstabilitás |
| Általános acélszerkezetek | Tartja a gerendákat, oszlopokat, paneleket és egyéb szerkezeti elemeket | Megfelelő profilválasztás és csatlakozási kialakítás |
A szoláris alkalmazásoknál a környezeti feltételek külön figyelmet érdemelnek. A tengerparti régiókban, magas páratartalmú területeken vagy agresszív légköri viszonyoknak kitett helyeken végrehajtott projektek fokozott felületvédelmet igényelhetnek a száraz szárazföldi környezetben végzett projektekhez képest.
5. Hidegen alakított acél szelemen kontra hagyományos melegen hengerelt profilok
A hidegen alakított és melegen hengerelt acélelemek nem helyettesítik közvetlenül minden szerkezeti alkalmazást. A helyes választás a terhelési esettől, a fesztávtól, a geometriától, a tervezési szabványoktól és a projekt gazdaságosságától függ.
| Tényező | Hidegen alakított acél szelemen | Hagyományos melegen hengerelt szakasz |
|---|---|---|
| Gyártási módszer | Szobahőmérsékletű hengeralakítás | Magas hőmérsékletű hengerlés és alakítás |
| Profil rugalmasság | Nagy rugalmasság a testreszabott szakaszokhoz | Gyakran szabványos hengerelt profilokon alapul |
| Dimenziós testreszabás | Alkalmas projekt-specifikus méretekhez | Általában a rendelkezésre álló standard szekciók közül választják ki |
| Súly optimalizálás | Hatékony számos másodlagos szerkezeti alkalmazáshoz | Nagyobb terhelési igényekhez előnyös lehet |
| Tipikus alkalmazás | Másodlagos keretezés, napelemes szerelés, könnyű acél szerkezetek | Nehéz szerkezeti keretek és igényes terhelési alkalmazások |
A lényeg az, hogy egyik gyártási módszer sem minden projekt esetében automatikusan jobb. Az építőmérnököknek értékelniük kell a teljes terhelési útvonalat és az alkalmazandó tervezési követelményeket, mielőtt kiválasztanak egy szakaszt.
6. Hogyan válasszuk ki a megfelelő szelement?
A hidegen alakított acél szelemen kiválasztását a mérnöki követelményekkel kell kezdeni, nem pedig egyszerűen egy népszerű profil kiválasztásával. Több paramétert együtt kell értékelni.
1. Határozza meg a tervezési terheléseket
Figyelembe kell venni a szelet, a havat, a berendezésterhelést, a holtterhelést és az egyéb alkalmazható erőket. Az erős szélben vagy havazásban lévő szoláris projektek jelentősen eltérő szerkezeti specifikációkat igényelhetnek az enyhe éghajlatú projektektől.
2. Erősítse meg a fesztávot és a távolságot
A támasztékok közötti távolság közvetlenül befolyásolja a hajlítási viselkedést és az elhajlást. A rövid fesztávon megfelelően működő profil nem biztos, hogy megfelelő hosszabb, alátámasztatlan távolságra.
3. Válassza ki az anyagminőséget
Az általános szerkezeti acélminőségek közé tartozhatnak a Q235B, Q355B, S235JR és S355JR, míg az olyan horganyzott szerkezeti minőségek, mint az S250GD, S350GD vagy S420GD jöhetnek számításba az alkalmazástól és az alkalmazandó szabványoktól függően.
4. Válassza ki a megfelelő vastagságot
A vastagság befolyásolja a szerkezeti kapacitást, a súlyt, a gyártási követelményeket és a költségeket. A vastagság növelése nem mindig a leggazdaságosabb megoldás, ha a szelvénygeometria hatékonyabban optimalizálható.
5. Értékelje a korróziónak való kitettséget
A horganyzott acél és a ZAM típusú bevonatok fokozott felületvédelmet nyújthatnak. A megfelelő bevonatot a légköri expozíció, a várható élettartam, a karbantartási stratégia és a projekt követelményei szerint kell kiválasztani.
6. Ellenőrizze a csatlakozási követelményeket
A csavarfuratoknak, a résméreteknek, a furatok távolságának, az éltávolságnak és a csatlakozási hardvernek kompatibilisnek kell lennie a rögzítési rendszerrel. A gyári lyukasztás értékes lehet, ha a projekt szabványos csatlakozási elrendezéseket használ.
7. Hogyan készül a hidegen alakított acél szelemen?
A megbízható szelemen ellenőrzött nyersanyaggal és stabil gyártási folyamattal kezdődik. Bár a pontos gyártási eljárások gyártónként eltérőek, az általános folyamat több fontos szakaszt foglal magában.
- Nyersanyag előkészítés:Az acéltekercseket vagy szalagokat a minőség, a méretek, a felület állapota és a mechanikai követelmények szempontjából ellenőrzik.
- Tekercsformázás:A szalag egy sor alakító állomáson halad át, amelyek fokozatosan létrehozzák a szükséges C vagy Z profilt.
- Precíziós lyukasztás:Csatlakozó furatok készíthetők a megadott rajzok és beépítési minta szerint.
- Vágás:A folytonos profilt a kívánt hosszúságra vágják.
- Méretvizsgálat:Ellenőrzik a kulcsméreteket, a furatok helyzetét, az egyenességet és a felület állapotát.
- Felületvédelem:A kiválasztott anyagtól és a gyártási módtól függően korrózióálló bevonatrendszereket alkalmazunk vagy szállítunk az acélanyag részeként.
- Csomagolás:A kész szelemeneket kötegeljük és védjük a szállításhoz és kezeléshez.
Az automatizálás különösen hasznos a nagy volumenű PV-projekteknél, mert segít fenntartani az ismételhetőséget. Ha egy projekt több ezer hasonló darabot igényel, a stabil gyártási tűrés jelentősen befolyásolhatja a telepítés hatékonyságát.
8. Mit kell figyelembe venni a telepítés során?
Még a jó minőségű szelemen is alulteljesíthet, ha helytelenül van felszerelve. Az építési csapatoknak követniük kell a jóváhagyott rajzokat és a szerkezetmérnök követelményeit, ahelyett, hogy ellenőrizetlen terepi módosításokat hajtanának végre.
- Kerülje el a szükségtelen vágást:A szerkezeti elemek építkezésen történő levágása megváltoztathatja a tervezett geometriát, és csökkentheti a teljesítményt.
- Kerülje el az illetéktelen fúrást:A további furatok csökkenthetik a szelvények hatékony tulajdonságait, és megzavarhatják a csatlakozás tervezését.
- Tartsa be a megfelelő távolságot:A szelemenek távolságának meg kell felelnie a jóváhagyott szerkezeti tervnek.
- Használjon kompatibilis rögzítőelemeket:A kötőelemeknek meg kell felelniük a szerkezeti anyagoknak és a környezeti feltételeknek.
- Védje a felületet:A védőbevonatok karcolásait és ütési sérüléseit megfelelően meg kell javítani.
- A víz felhalmozódásának szabályozása:A szerkezeti részletezés során kerülni kell azokat a körülményeket, amelyek lehetővé teszik, hogy a víz az acélelemek körül csapdában maradjon.
- Igazolás ellenőrzése:A csatlakozások végső meghúzása előtt ellenőrizni kell az egyenességet és az elhelyezkedést.
A beépítés minősége különösen fontos a fotovoltaikus rendszerek esetében, mivel a szerkezeti keret hosszú évekig kitéve maradhat szélnek, esőnek, hőmérséklet-változásoknak és napsugárzásnak.
9. Milyen minőségi tényezők számítanak leginkább?
A hidegen alakított acél szelemen vásárlásakor a vásárlóknak a teljes terméket kell értékelniük, nem pedig csak az egységárra összpontosítani.
| Minőségi tényező | Miért számít | Amit a vásárlóknak ellenőrizniük kell |
|---|---|---|
| Acél minőség | Befolyásolja a szilárdságot és a szerkezeti viselkedést | Anyagdokumentáció és meghatározott minőség |
| Vastagság | Befolyásolja a szakasz kapacitását és a tartósságot | Mért vastagság és tűrések |
| Profil méretei | Közvetlenül befolyásolja a szerkezeti teljesítményt | Szövedék, karima, perem és átfogó méretek |
| Furat helyzete | Meghatározza a kapcsolat kompatibilitását | Furatátmérő, távolság és igazítás |
| Bevonat | Segít megvédeni az acélt a korróziótól | Bevonat típusa, specifikációja és felületi állapota |
| Egyenesség | Befolyásolja a beépítést és a szerkezeti igazítást | Szemrevételezés és méretvizsgálat |
| Gyártási konzisztencia | Fontos a nagy volumenű építkezéseknél | Tételvizsgálat és gyártásellenőrzés |
10. Hogyan javítható az élettartam?
A megfelelő anyagválasztás csak a kezdete a hosszú távú teljesítménynek. A szerkezeti rendszert is rendszeresen ellenőrizni kell, különösen zord környezetben.
Tengerparti és magas páratartalmú projekteknél figyelmet kell fordítani a bevonat állapotára, a csatlakozási pontokra, a vágott élekre, a felgyülemlett nedvességre és olyan területekre, ahol különböző fémek érintkezhetnek.
A karbantartó csapatoknak a következőket kell keresniük:
- Látható korrózió vagy a bevonat károsodása.
- Karcolások vagy mechanikai sérülések a védőfelületeken.
- Laza vagy sérült rögzítőelemek.
- Váratlan deformáció vagy helyi kihajlás.
- Víz felhalmozódása a szerkezeti kapcsolatok körül.
- Változások az elrendezésben vagy a szerkezeti geometriában.
A korai ellenőrzés azonosíthatja a kisebb problémákat, mielőtt azok költséges szerkezeti vagy karbantartási problémákká válnának. Az ellenőrzési időköznek tükröznie kell a projekt környezetét, az expozíciós szintet, a tervezési követelményeket és a karbantartási tervet.
11. Miért válassza az Energet Solart?
Energet SolarHidegen alakított acél szelemen megoldásokat kínál fotovoltaikus szerelőrendszerekhez és acélszerkezetekhez, beleértve a C- és Z-alakú profilokat. Termékpalettája a szabványos követelményeket és a projektspecifikus konfigurációkat egyaránt támogatja.
A rendelkezésre álló specifikációk olyan paraméterekhez igazíthatók, mint a hossz, szélesség, magasság, vastagság, anyagminőség, bevonat és lyukasztási elrendezés. Ez a rugalmasság hasznos az EPC-vállalkozóknak, a napelemes rendszerek gyártóinak, a forgalmazóknak és a projektfejlesztőknek, akiknek olyan szerkezeti elemekre van szükségük, amelyek megfelelnek meglévő rendszerük kialakításának.
A tipikus termékméretek a projekt követelményei szerint konfigurálhatók, a reprezentatív opciók a körülbelül 1000-6000 mm-es hosszúságok, a körülbelül 40-80 mm-es szélességek, a körülbelül 50-220 mm-es magasságok és az 1,8-3,0 mm közötti vastagságok. A végleges specifikációkat mindig mérnöki számításokkal és projektrajzokkal kell megerősíteni.
Az Energet Solar a gyártás következetességét is hangsúlyozza olyan folyamatok révén, mint a hengeralakítás, az automatizált lyukasztás, a precíziós vágás, a méretellenőrzés és a minőségellenőrzés. Egyedi projekteknél a gyártás a műszaki rajzok és a megadott csatlakozási követelmények szerint egyeztethető.
A nemzetközi napelemes projektek esetében az ilyen típusú gyártási rugalmasság csökkentheti a helyszíni módosítások szükségességét, és kiszámíthatóbbá teheti az alkatrészek integrációját.
12. Gyakran Ismételt Kérdések
1. kérdés: Mi a hidegen alakított acél szelemen fő célja?
A hidegen alakított acél szelemenet általában másodlagos szerkezeti elemként használják az acélszerkezeteken belüli terhelések megtartására és elosztására. A fotovoltaikus rendszerekben összekapcsolhatja az elsődleges szerkezeti elemeket a napelemes rögzítőelemekkel, és elősegítheti a modultömb támogatását.
2. kérdés: A C és a Z szelemenek felcserélhetők?
Nem feltétlenül. Keresztmetszeti geometriájuk és csatlakozási jellemzőik eltérőek, ezért a megfelelő profilt a szerkezeti kialakításnak, fesztávnak, terhelési viszonyoknak és csatlakozási elrendezésnek megfelelően kell kiválasztani.
3. kérdés: Testreszabhatók a hidegen alakított acél szelemenek?
Igen. A gyártó gyártási képességeitől függően a méretek, hosszúságok, vastagságok, furatminták és egyéb specifikációk testreszabhatók a mérnöki rajzok és a projekt követelményei szerint.
4. kérdés: A hidegen alakított acél szelemenek alkalmasak naperőművekhez?
Igen. Széles körben alkalmazhatók földre szerelt fotovoltaikus rendszerekben, tetőtéri napelemes szerkezetekben, napelemes autóbeállókban és egyéb PV-támogató alkalmazásokban, ha a szakasz megfelelően van kialakítva a projekt terheléseihez és környezeti feltételeihez.
Q5: Milyen bevonat alkalmas kültéri alkalmazásokhoz?
A tűzihorganyzott és fejlett cink-alumínium-magnézium bevonatrendszereket általában figyelembe veszik kültéri acélalkalmazásokhoz. A megfelelő opció a környezeti expozíciótól, a szükséges élettartamtól, a projekt specifikációitól és az alkalmazandó szabványoktól függ.
6. kérdés: Fúrható vagy vágható a szelemen a telepítés során?
A terep nem tervezett módosítását általában kerülni kell. A vágás vagy fúrás megváltoztathatja a profil tervezett tulajdonságait, és veszélyeztetheti a korrózióvédelmet. Minden módosításnak követnie kell a jóváhagyott műszaki utasításokat.
7. kérdés: Milyen információkat kell megadnom, amikor árajánlatot kérek?
A hasznos információk közé tartozik a szükséges profil, méretek, vastagság, acélminőség, bevonat specifikáció, hossz, furatminta, mennyiség, alkalmazás, projekt helye és elérhető műszaki rajzok. A teljes körű információ megadása lehetővé teszi a szállító számára, hogy megfelelőbb konfigurációt javasoljon.
8. kérdés: Hogyan csökkenthetem a szelemenekkel kapcsolatos telepítési problémákat?
Használjon pontos rajzokat, egységes méreteket, megfelelően elhelyezett gyári furatokat, kompatibilis rögzítőelemeket és egyértelműen meghatározott beszerelési eljárásokat. A csatlakozás részleteinek gyártás előtti megerősítése sok helyszíni problémát megelőzhet.
13. Következtetés
A hidegen alakított acél szelemenek a modern szoláris rögzítőrendszerek és a könnyű acélszerkezetek fontos szerkezeti megoldásává váltak, mivel egyesíti a hatékony metszetgeometriát, a méretkonzisztenciát, a testreszabási rugalmasságot és a praktikus telepítési előnyöket.
A megfelelő szelemen kiválasztása azonban nem egyszerűen C vagy Z profil kiválasztása. A projekt terheléseit, fesztávját, távolságát, anyagminőségét, vastagságát, korróziós környezetét, csatlakozási tervét, gyártási tűrését és beépítési körülményeit együttesen kell figyelembe venni.
A nagy fotovoltaikus projektek esetében ezek a részletek még fontosabbá válnak, mivel szerkezeti komponensek ezreinek együtt kell működniük hosszú távú környezeti expozíció esetén. Egy jól megtervezett és megfelelően legyártott szelemenrendszer segíthet a szerkezeti megbízhatóság javításában, miközben csökkenti a szükségtelen anyagfelhasználást és a telepítési nehézségeket.
Testreszabott hidegen alakított acél szelemengyártással, műszaki támogatással és gyártási lehetőségekkel a napelemes szerelési alkalmazásokhoz,Energet Solarsegíthet az ügyfeleknek gyakorlatias szerkezeti megoldások kidolgozásában a projekt követelményei alapján. Ha napelemes szerelési rendszert, acélvázas projektet vagy testreszabott szerkezeti alkalmazást tervez,lépjen kapcsolatba velünkmég ma, hogy megvitassa rajzait, specifikációit, bevonatkövetelményeit, mennyiségeit és szállítási igényeit.
