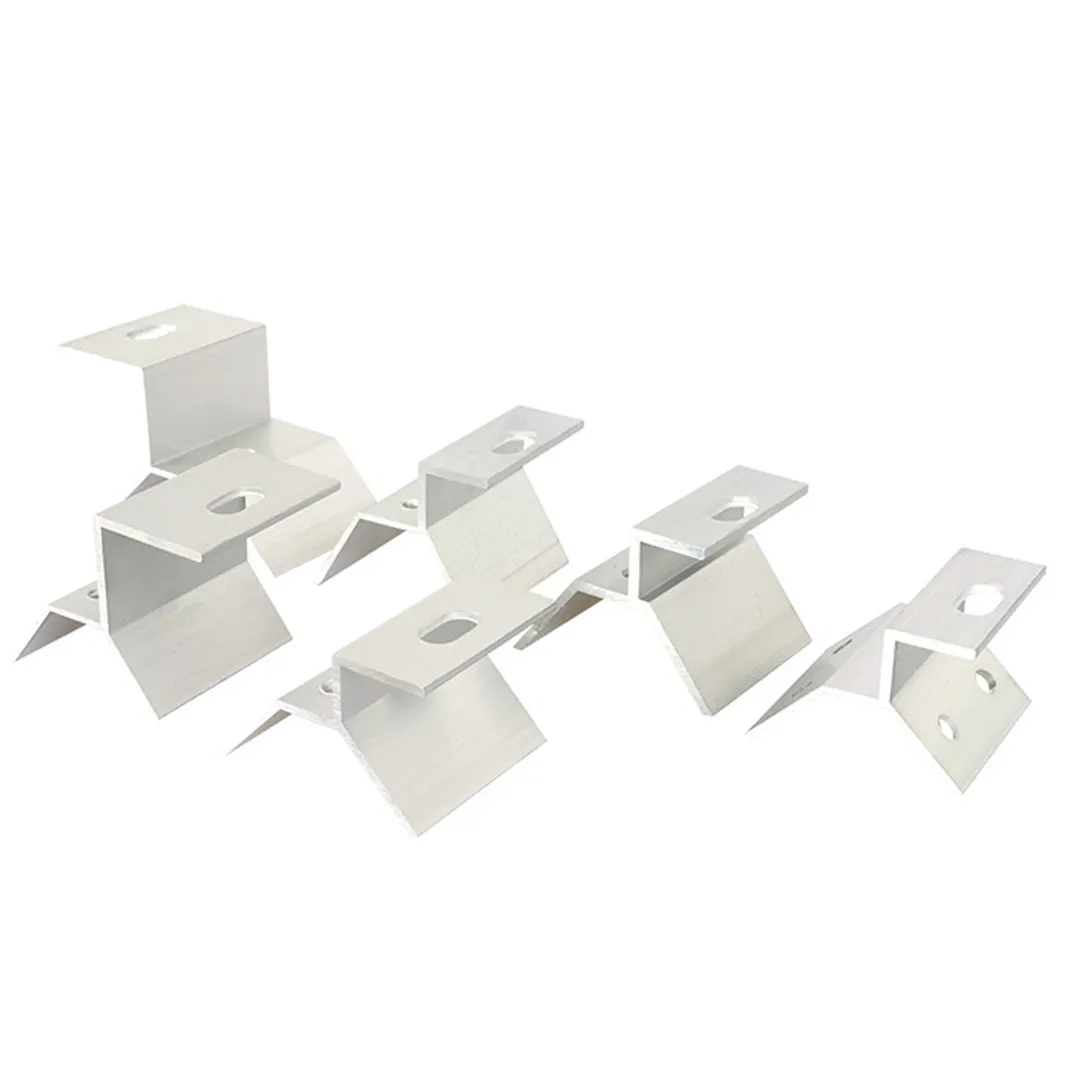

Trapéz alakú lemezbilincs

Az Energet Solar a szabványos és testreszabott termékek gyártására összpontosítTrapéz alakú lemezbilincsamely megfelel a nemzetközi fotovoltaikus telepítési és épületvízállósági szabványoknak. A terméket kifejezetten trapézhullámú fémtetőkre fejlesztették ki, széles körben alkalmazható gyárakban, raktárakban és kereskedelmi épületekben használt színes acél trapézlemez tetőkhöz, és az elosztott tetőn elhelyezett napelemes rendszerek magcsatlakozó- és rögzítőelemeként szolgál.

Precíziós szerkezeti tervezés

Az univerzális lapostetős szerelvényektől eltérően a miénkTrapéz alakú lemezbilincscélzott hullám-illesztésű szerkezeti kialakítást alkalmaz, amely tökéletesen illeszkedik a trapézgerinc radiánjához és a fémlemezek távolságához anélkül, hogy tönkretenné az eredeti tetőszerkezetet és a vízálló réteget.

A termék a Xintian Steel kiváló minőségű ipari szénacéljából készült, amely nagy szerkezeti keménységgel, erős szorítószilárdsággal és deformációgátló teljesítménnyel rendelkezik.

Az integrált bélyeges hajlítással és CNC finomvágással feldolgozott minden bilincs pontos mérettűréssel és sima érintkezési felülettel rendelkezik, elkerülve a tetőlemezek karcolásait.

Az egész darab átesiktűzihorganyzás vagy ZAM ötvözet korróziógátló kezelés, sűrű védőréteget képezve ellenáll a kültéri esőeróziónak, az ultraibolya öregedésnek és a légköri oxidációnak a hosszú távú expozíciónak való kitettség érdekében.

Termék alkalmazások

Ipari gyári tetők

A Trapéz alakú lemezbilincserős célzott alkalmazkodóképességgel rendelkezik a trapéz alakú fémtető fotovoltaikus forgatókönyveihez. Nagy ipari gyárépületek napelemes projektjeiben nagy felületű tömbtartók rögzítésére, áthatolásmentes beépítés megvalósítására, az eredeti tető vízálló szerkezetének védelmére és a tetőszivárgás okozta gazdasági veszteségek elkerülésére használják.

Raktárak és logisztikai központok

A raktári és logisztikai parkok tetőtéri napelemes rendszereiben a kompakt hullám-fit szerkezet megtakarítja a telepítési helyet, javítja az összeszerelés hatékonyságát, és nem növeli a túlzott épületterhelést.

Kereskedelmi és elosztott PV projektek

Ideiglenes gyárépületekhez, kereskedelmi trapézlemeztetőkhöz és egyéb elosztott fotovoltaikus projektekhez is alkalmas.

Stabil rögzítési teljesítményével és kiváló időjárásállóságával ellenáll a hosszú távú szél-, eső- és ultraibolya eróziónak, megbízható, sérülésmentes rögzítési garanciát nyújtva a trapéztetős napelemes rendszerekhez.

Telepítési szempontok

Telepítés előtt

A szabványos működés és a megfelelő illeszkedés elengedhetetlen a hosszú távú rögzítési teljesítmény fenntartásáhozTrapéz alakú lemezbilincsés védi a tető épségét.

Először ellenőrizze a trapéz alakú tetőlemez paramétereit a telepítés előtt, válassza ki a megfelelő bilincs modelleket a hullámmagasságnak és a gerincszélességnek megfelelően, és kerülje el a nem megfelelő specifikációk kényszerű összeszerelését, amely a lemez deformációját vagy elégtelen szorítóerőt okozhat.

Másodszor, építés előtt alaposan tisztítsa meg a tetőgerincek és bilincsek érintkezési felületét a por, rozsda és egyéb anyagok eltávolítása érdekében, biztosítva a szoros illeszkedést és a stabil súrlódásos rögzítést.

Telepítés közben

Harmadszor, a vezérlőcsavarok egyenletes meghúzási nyomatéka az összeszerelés során; A túlzott erő hatására a szorítószerkezet deformálódik és a tetőlemez összetörik, a nem megfelelő erő pedig a tartós szélrezgés hatására kilazuláshoz vezet.

Negyedszer, ne vágja vagy hajlítsa meg önkényesen a bilincset a helyszínen, mivel a véletlenszerű módosítás tönkreteszi az eredeti feszültségszerkezetet és csökkenti a rögzítés általános stabilitását.

Telepítés után

Ötödször, végezzen rendszeres ellenőrzéseket a part menti és magas páratartalmú területeken végzett projekteknél, hogy ellenőrizze a bevonat elöregedését és a laza csatlakozást, biztosítva ezzel a hosszú távú biztonságos működést.

Hogyan működik a trapéz alakú lemezbilincs?

A hagyományos fúrás beépítési módszerekkel ellentétben atrapéz alakú lemezbilincsa fotovoltaikus rögzítőrendszer terhelését mechanikus szorítóerővel közvetlenül a fémtető megemelt bordáira adja át.

Mivel a tetőlemez nincs áthatolva, az eredeti vízzáró réteg sértetlen marad, jelentősen csökkentve a vízszivárgás lehetőségét a hosszú távú kültéri használat során.

A megfelelően illeszkedő bilincs egyenletesebben osztja el a szél- és hóterhelést a tetőprofilon, miközben minimálisra csökkenti a fémlemez helyi deformációját.

Előnyök a szabványos tetőbilincsekkel szemben

Jobb tetőkompatibilitás

A piacon kapható közönséges univerzális tetőbilincsekhez képest a miTrapéz alakú lemezbilincskiemelkedő átfogó előnyökkel rendelkezik a szerkezeti illeszkedés, a stabilitás rögzítése és a forgatókönyv helytállósága terén.

A szerkezeti illeszkedés érdekében a közönséges bilincsek univerzális lapos kialakítást alkalmaznak, és nem illeszkednek tökéletesen a trapéz alakú tetőgerincekhez, ami könnyű rázást és rossz érintkezést eredményez.

Termékeinket professzionálisan optimalizálták trapéz hullámszerkezetekre, precíz radián- és méretkalibrációval, teljes felületi illeszkedést biztosítva és nagymértékben javítva az általános rögzítési stabilitást.

Fokozott tartósság

A szerkezeti tartósság szempontjából az integrált egy darabból álló formázási eljárásunk elkerüli a hegesztési hézagokat és az összeillesztett bilincsek gyenge pontjait.

A magas színvonalú korróziógátló bevonattal ellátott termék erősebb kültéri öregedésállósággal rendelkezik, élettartama több mint 25%-kal nőtt a hagyományos bélyegzett bilincsekhez képest.

Gyorsabb projekttelepítés

A gyakorlati konstrukciós hatásban a célzott, nem áthatoló kialakítás teljesen megőrzi a tető vízállóságát, és nincs rejtett szivárgásveszély.

Eközben a gyorsan telepíthető szerkezet leegyszerűsíti a helyszíni eljárásokat, hatékonyan javítja az építés hatékonyságát és csökkenti a kézi költségeket, ami jobban megfelel a trapéztetős fotovoltaikus projektek tényleges építési igényeinek.

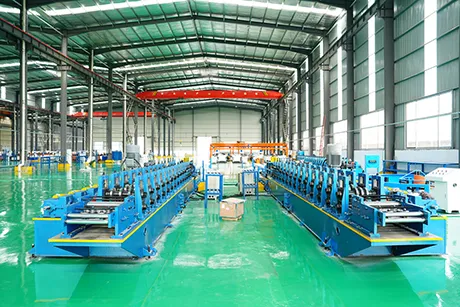

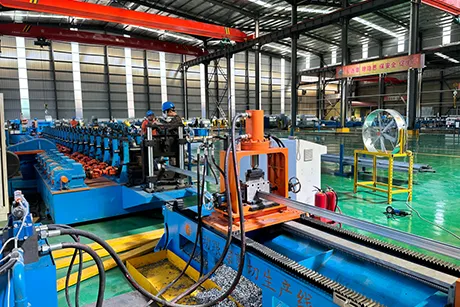

Gyártási képesség

Professzionális precíziós bélyegző gyártósorokkal és késztermék-vizsgáló berendezésekkel felszerelt gyárunk hatékonyan tudja befejezni a tömeggyártást, miközben biztosítja az egyes termékek egyenletes szorítóerejét és illesztési pontosságát.

Professzionális K+F csapatunk támogatjaszemélyre szabott testreszabáskülönböző trapézlemez hullámmagasságok, gerinctávolság és konzol specifikációk szerint, exkluzív illesztési megoldásokat biztosítva a nem szabványos tetőszerkezetekhez.

Egyablakos szolgáltatásokat kínálunk, beleértve a tetősémák egyeztetését, a tételes gyártást, a szabványosított csomagolást és a tengerentúli műszaki útmutatást, segítve ügyfeleinket a tetőszivárgás kockázatának kiküszöbölésében és a napelemes projektek építési minőségének javításában.

Egyedi gyártási szolgáltatás

A különböző tetőlemezekhez eltérő bilincsgeometriát kell használni.

Mérnöki csapatunk támogatja a testreszabást a következők alapján:

- Tetőlemez profil

- Hullámmagasság

- Bordatávolság

- Anyagvastagság

- Szerelősín méretei

- Felületkezelés

- Logó jelölés

- Csomagolási követelmények

Függetlenül attól, hogy a projekt követi az európai, közel-keleti vagy délkelet-ázsiai tetőfedési szabványokat, a projektrajzok vagy fizikai minták alapján tudunk hozzáillő bilincs megoldásokat kidolgozni.

Gyakran Ismételt Kérdések

A bilincs testreszabható a különböző tetőprofilokhoz?

Igen. Egyedi bilincseket gyártunk tetőrajzok, profilméretek vagy fizikai minták alapján.

Szükséges-e a telepítés a tetőbe fúrni?

Nem. A bilincs áthatolásmentes beépítésre készült, és segít megőrizni a tető vízálló rétegét.

Milyen tetőfedő anyagok kompatibilisek?

A terméket elsősorban ipari és kereskedelmi fotovoltaikus projektekben használt trapéz alakú fém tetőfedő lemezekhez tervezték.

Milyen anyagok állnak rendelkezésre?

Tűzihorganyzott vagy ZAM felületkezelésű szénacél a standard konfiguráció. Kérésre más anyagok is rendelkezésre állnak.

A bilincs ellenáll az erős szélviszonyoknak?

Igen. A tetőprofilhoz helyesen illeszkedve és a műszaki követelményeknek megfelelően felszerelve a bilincs megbízhatóan ellenáll a szélfelhajtó terheléseknek.

Rendelhetek egyedi méreteket?

Igen. Mi támogatjukOEM és ODMgyártás rajzok, minták vagy projektspecifikációk alapján.

Milyen információkat kell megadnom árajánlatkérés előtt?

A tetőprofil rajza, a hullámmagasság, a bordatávolság, a lemezvastagság, a szerelősín méretek és a projekt helyének megadása lehetővé teszi számunkra, hogy a legmegfelelőbb bilincs modellt ajánljuk.

Milyen tanúsítványokkal rendelkezik az Ön cége?

Irányítási rendszereink tanúsítvánnyal rendelkeznekISO 9001, ISO 14001 és ISO 45001. Gyártási képességünket az SGS is függetlenül ellenőrizte, és a kiválasztott fotovoltaikus rögzítőrendszerek megfelelnek ennekEN 1090-1az európai piac követelményeinek.
