Öngyógyító ZAM acélcső
Öngyógyuló ZAM acélcső Zn-Al-Mg bevonattal, amely megvédi az acélt a vágások, lyukak és karcolások esetén – nincs szükség a helyszínen javításra. Rated for C3–C5 environments, ISO 9001 and EN 1090-1 certified, produced to drawing in 7–35 days. Send six details and we quote.
Öngyógyító ZAM acélcsőegy cink-alumínium-magnézium bevonattal ellátott szerkezeti acélcső, amely folyamatosan védi az acéltutána felület sérült. Egy normál horganyzott csövön egy levágott vég vagy egy fúrt lyuk az a hely, ahol a rozsda megindul és terjed. Ezen a csövön a bevonat a sérülés helyén levegővel és nedvességgel reagál, és sűrű védőréteget épít rá.

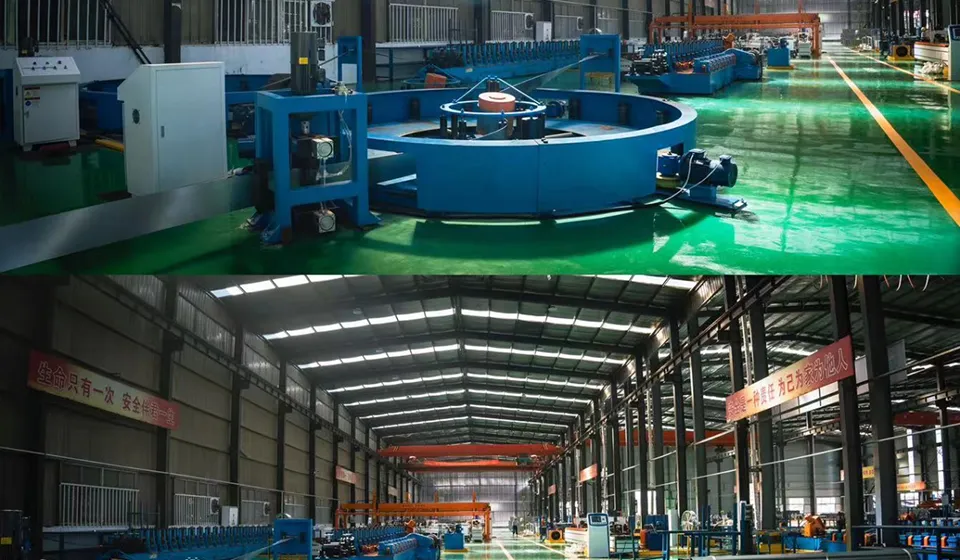

Az alapacél innen származikXintian Steel, hengerelt és nagyfrekvenciás hegesztéssel egyenletes falvastagságra, majd folyamatos Zn-Al-Mg vonalon bevonják. A csövek egyenesek, sorjamentesek és méretük egységes, így a személyzet az újravágás helyett a telepítéssel tölti az időt.
3-5×hosszabb a vörös rozsdáig, mint a HDG
(ISO 9227 sóspray)
(ISO 9227 sóspray)
C3–C5ISO 12944 korrózió
osztályos lefedettség
osztályos lefedettség
20-219 mmkülső átmérő
1,2-6,0 mm-es fal
1,2-6,0 mm-es fal
60-275 g/m²Zn-Al-Mg bevonat
súly, mindkét oldalon
súly, mindkét oldalon
Műszaki adatok
Alap acélQ235B, Q355B, S235JR, S355JR, SS400
BevonatZn-6%Al-3%Mg, 60-275 g/m² mindkét oldalon
Külső átmérő20-219 mm
Falvastagság1,2-6,0 mm, tűrés ±10%
Hossz3-12 m, fix hosszúságú vagy véletlenszerű
Metszet alakjaKerek, négyzet, téglalap alakú
HegesztésNagyfrekvenciás hegesztett, örvényáramú vizsgálat opcionális
Vég befejezésSima szabású, ferde, lyukasztott, menetes
SzabványokEN 10346, EN 10219, GB/T 6728
FelületkezelésKróm passziválás, olajozott, ujjlenyomat mentes
Miért állítja meg a bevonat a korróziót a sérüléskor?
A horganyzott bevonat védi az acélt a cink feláldozásával. A Zn-Al-Mg bevonat ugyanezt teszi, de a magnézium megváltoztatja azt, ami a sérült területen képződik. A magnézium először oldódik fel, és megemeli a helyi pH-t; az oldott cink és alumínium ezután kicsapódik mintsűrű, gyengén oldódó vegyületekamelyek lezárják a szabaddá tett acélt ahelyett, hogy hagynák rozsdásodni.
A praktikus eredmény: a horganyzott csövön táguló rozsdafolttá váló karc itt stabil marad.Vágja le a végeket, fúrja ki a lyukakat és rögzítse a csavar érintkezési felületeit— a három hely, amelyik először meghibásodik a kültéri acélszerkezeteken — javítóbevonat nélkül is megtartja a tervezési élettartamot.
Egyedi gyártás, a rajztól a kiszállításig
A szabványos hosszúságok és a szabványos furatminták ritkán illeszkednek egy valódi projekthez. Rajz szerint gyártunk – a külső átmérőt, a falvastagságot, a hosszt, a bevonat tömegét, a furatok helyzetét, a végkiképzést és a csomagolást a projekt határozza meg, nem a raktárkészlet. Csapatunk is támogatjaszerkezeti acél formákésnapelemes szerelési tartozékoka szerkezet többi részére.
Küldje el a rajzot
Rajz, anyagjegyzék vagy szerkezeti elrendezés, valamint a helyszín szél- és hóviszonyok.
Mérnöki áttekintés
Terhelési és korróziós osztály ellenőrzése; méretekkel visszaküldött gyártási rajz.
Jóváhagyás
A méretek, a bevonat specifikációi és a csomagolási jelek írásban megerősítve.
Gyártás és ellenőrzés
Tétel gyártása, jóváhagyott rajz alapján ellenőrzött, ütemezett szállítás.
Hol van megadva
Part menti fotovoltaikus erőművek
Sós köd és állandó páratartalom. A vágott végek és a csavarlyukak rozsdamentesek maradnak javítás nélkül. Párosítsa velecsiszolt csavarcölöpökaz alapítvány számára.
Magas tengerszint feletti magasságban és erős szélben
Nagy hőmérséklet-ingadozások, magas UV-sugárzás és vibráció a csavarkötéseknél. A bevonat ellenáll a krétásodásnak, és a szakasz alacsony hőmérsékleten is megtartja mechanikai tulajdonságait.
Napelemes autóbeállók
Látható szerkezet szabadon vágott végekkel. A helyszíni újrabevonatolási lépések hiánya miatt a telepítési folyamat rövid marad. Gyakran együttC-csatornás acélkeretezés.
Agrárvoltaikus projektek
Ammónia, műtrágya és por expozíció a tábla oldaláról. A bevonat ott tart, ahol a szabványos horganyzott cső szélei korai rozsdásodást mutatnak.
Ipari tetőtéri PV
Vegyi expozíció és korlátozott karbantartási hozzáférés. A szervizelést nem igénylő bevonat kiválasztása 25 év alatt olcsóbb döntés.
Földre szerelhető sínek és szelemenek
Hosszú futások sok lyukas lyukkal. Mellett működikhidegen alakított acél szelemenekésalumínium szerelősínek.
ZAM vs. Tűzi horganyzott
| Ingatlan | Tűzihorganyzott | Zn-Al-Mg (ZAM) |
|---|---|---|
| Védelem a vágott éleknél | Cink áldozatok; vörös rozsda indulhat a vágott végeken a C4–C5-ben | A Mg és az Al sűrű passzivációs réteget képeznek a károsodásnál |
| ISO 9227 idő a vörös rozsdáig | Alapvonal | Jellemzően 3-5× azonos bevonattömeg mellett |
| Bevonat tömege C4-C5 esetén | Magasabb, az élgyengeség ellensúlyozására | Lejjebb, mert a bevonat védi a saját széleit |
| Javítás telepítés után | Vágásoknál és hegesztéseknél szükséges | Általában nem kötelező |
| Kezdeti költség tonnánként | Alacsonyabb | Kicsit magasabban |
| Életciklus költsége, tengerparti vagy ipari | Magasabb, a karbantartási ciklusok miatt | Alacsonyabb, nincs rozsdakezelés a tervezési élettartam előtt |

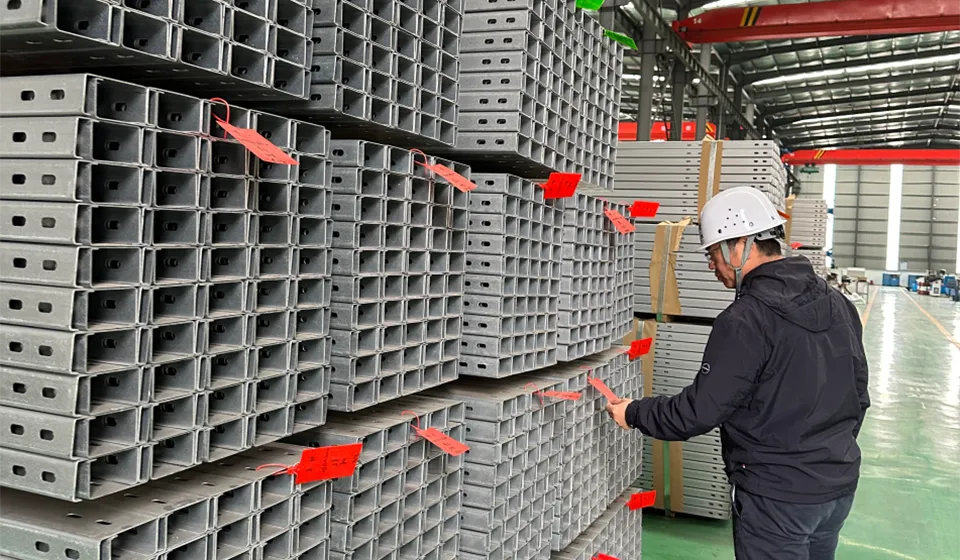

Ellenőrzési és vizsgálati jelentések
Az öngyógyító ZAM acélcső minden tétele egy malomvizsgálati tanúsítvánnyal rendelkezik, amely felsoroljamért értékek, nem csak a specifikáció. Lásd a mitechnológia és minőségi folyamata teljes ellenőrzési tervhez.
- Az alapacél kémiai összetétele (spektrométer)
- Szakítószilárdság, folyáshatár és nyúlás (GB/T 228.1 vagy ASTM A370)
- Külső átmérő, falvastagság, hossz és egyenesség
- A bevonat felületegységenkénti tömege (GB/T 1839 vagy ISO 1460)
- Bevonat tapadása (hajlítási teszt)
- Hegesztési varrat integritása (lapítási és kiszélesedési teszt; örvényáram kérésre)
- A kész cső vizuális és méretellenőrzése
A4 fokozatú folyamatvezérlés és 16 ellenőrzési ponttételenként rögzítik. A szállítás előtt az SGS, a BV, az Intertek vagy a saját minőségellenőrző csapata harmadik fél általi ellenőrzése megoldható, és a jelentést a szállítási dokumentumok tartalmazzák.
Tanúsítványok
Az erre a csőre vonatkozó irányítási rendszerek és terméktanúsítványok:
- ISO 9001:2015— minőségirányítási rendszer, amely magában foglalja a termelést és az ellenőrzést
- ISO 14001:2015— környezetirányítási rendszer
- ISO 45001:2018— munkahelyi egészségvédelem és biztonság irányítási rendszere
- EN 1090-1— acélszerkezetek kiviteli osztálya, az EU-ban a CE-jelöléshez szükséges
- Építési termékekről szóló rendelet (CPR)— az uniós projektekhez rendelkezésre álló teljesítménynyilatkozat
- SGS Gold Plus szállító– az SGS független, helyszíni auditálása
Területi eredmények
90 MW-os tengerparti fotovoltaikus erőmű, Délkelet-Ázsia
Magas sótartalom, egész évben heves esőzés és erős UV. Az eredeti horganyzott szerkezeten belül helyi rozsda és bevonat hámlás mutatkozott12 hónap. A csereszerkezet ezt a csövet használta, és azutánhárom évműködés közben a vizsgált szakaszokon nem volt vörös rozsda a vágott végeken, csavarlyukak vagy beépítési karcolások, a bevonat sértetlen volt a csavarkötéseken.
Szél-nap hibrid projekt, Nyugat-Kína

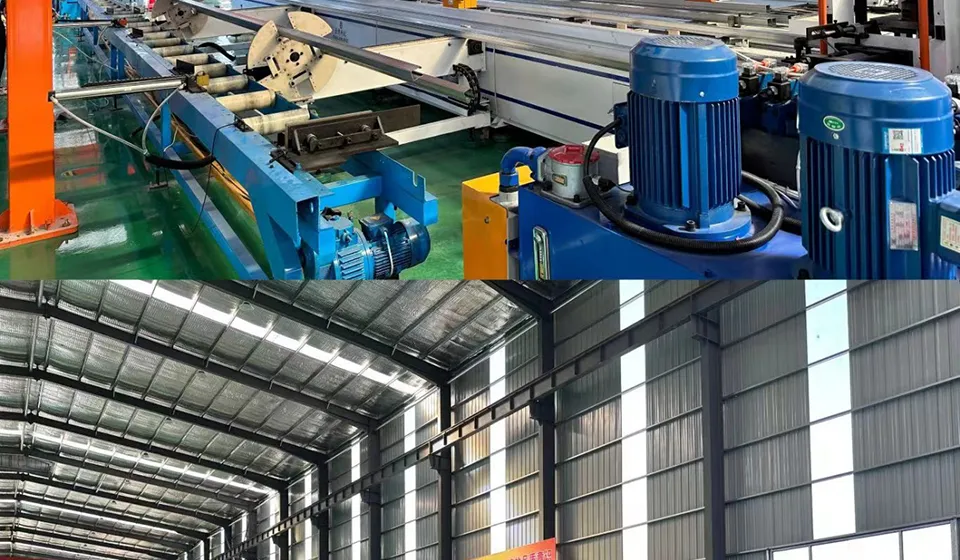

A helyszíni hőmérséklet alulról indul-30 °Ctélen feljebb+35 °Cnyáron, tartós széllel. A csövet azért határozták meg, mert a bevonat hőcikluson keresztül tartja magát, és a csavarkötéseknél nem képződik rozsda az érintkezési felületeken. A miénkgyári bemutatólefedi az ezen tételek mögötti gyártósorokat.
Gyakran Ismételt Kérdések
Mit jelent valójában az „öngyógyítás” ebben a bevonatban?
Leírja a Zn-Al-Mg bevonat viselkedését karcolásnál vagy vágott élnél. Amikor a bevonat megsérül, a magnézium és az alumínium nedvességgel és oxigénnel reagálva sűrű, gyengén oldódó korróziós terméket képeznek, amely befedi a szabaddá tett acélt. Ez lelassítja, és a legtöbb esetben leállítja a korróziót, amely egyébként a sérülésből kifelé terjedne.
Ez magának a bevonatnak a kémiai tulajdonsága – nem egy polimer adalék vagy egy lekopó fedőbevonat.
Miben különbözik a tűzihorganyzott acélcsőtől?
A tűzihorganyzás védi az acélt a cink áldozatával. A vágott éleknél és karcolásoknál a cink elfogy, és vörösrozsda indulhat meg, ha a bevonat tömege nem elég nagy a környezet számára. A Zn-Al-Mg bevonat ugyanazt az áldozati védelmet és passziváló hatást nyújt a sérüléseknél.
Az ISO 9227 szerinti semleges sópermetes vizsgálat során a vörösrozsdásodáshoz szükséges idő jellemzően3-5-ször hosszabbazonos bevonattömeg mellett, ezért az öngyógyuló ZAM acélcsövet határozzák meg, ahol a szerkezetnek rozsdakezelés nélkül el kell érnie a 25. évet.
Milyen acélminőségek és -méretek állnak rendelkezésre?
Alapacél: Q235B, Q355B, S235JR, S355JR, SS400 vagy ezzel egyenértékű. Külső átmérő20-219 mm, falvastagság1,2-6,0 mm, hossza 3-12 m, kerek, négyzet és téglalap alakú metszetben. A bevonat tömege 60-275 g/m² a helyszín korróziós osztályától függően.
A nem szabványos méreteket, furatmintákat és végkidolgozásokat rajzra készítjük.
Vágható, fúrható, hegeszthető a helyszínen?
Igen. Úgy készül, mint bármely szerkezeti acélcső. Vágás és fúrás szabaddá teszi az alapacélt a vágási felületen; a vágás körüli Zn-Al-Mg bevonat javítóbevonat nélkül védi az arcot a legtöbb C3-C5 környezetben.
A hegesztett csatlakozásoknak cinkben gazdag javítóbevonatot kell kapniuk a hegesztési varraton és a hőhatászónán, mint minden bevont acél esetében. A megrendeléshez kompatibilis javítóbevonat is szállítható.
Mennyi az átfutási idő az egyedi rendelésnél?
A szabványos méreteket raktárról szállítjuk7-15 nap. Egyedi átmérő, falvastagság és furatminták jellemzően futnak20-35 napa rajz jóváhagyásától függően, mennyiségtől és bevonat specifikációtól függően. Rögzített telepítési ablakkal rendelkező projekteknél a gyártási rés megrendeléskor megerősítésre kerül és megtartásra kerül.
Biztosítasz tesztjelentéseket és harmadik fél által végzett ellenőrzést?
Minden szállítmány tartalmaz egy malomvizsgálati tanúsítványt a tényleges vegyi, mechanikai és bevonatértékekkel. A szállítás előtt az SGS, a BV, az Intertek vagy a saját minőségellenőrző csapata harmadik fél által végzett ellenőrzést is megszervezhet, és a jelentés bekerül a szállítási dokumentumokba.
Küldje el rajzát, kérjen gyártási árajánlatot
Mondja el a csőméretet, a bevonat tömegét és a helyszíni korróziós osztályt. Válaszul egy gyártási rajzot, egy árat és egy megerősített szállítási dátumot adunk, beleértve a malomvizsgálati tanúsítvány hatályát.
